专利号: 2024209561744
申请人: 东莞市恒拓科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

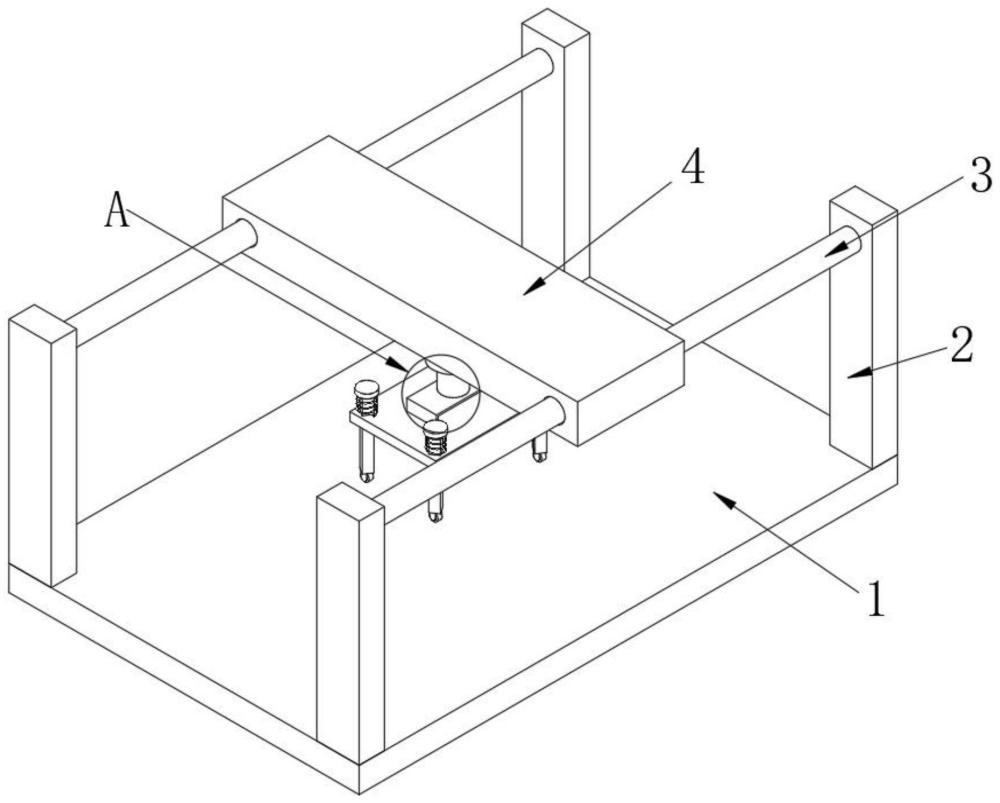

1.一种导光板生产用抛光装置,包括抛光台(1),其特征在于:所述抛光台(1)的顶部四周均固定连接有支撑板(2);

还包括滑动板(4),所述滑动板(4)内滑动连接有两个连接杆(3),两个所述连接杆(3)的两端分别与各所述支撑板(2)固定连接,所述滑动板(4)的底部设置有导向板(7),所述导向板(7)的底部设置有抛光轮(9);

还包括限位组件,在抛光轮(9)抛光时,通过限位组件对导光板进行限位;

还包括锁止组件,所述锁止组件用于锁止限位组件,在抛光轮(9)抛光时,减少抛光轮(9)与导光板的震动。

2.根据权利要求1所述的一种导光板生产用抛光装置,其特征在于,所述限位组件包括滑动设置于所述导向板(7)四周的滑动杆(10),各所述滑动杆(10)的顶端均固定连接有限位板(12),并且各滑动杆(10)外均套设有拉簧(13),所述拉簧(13)的两端分别固定连接在限位板(12)与导向板(7)上。

3.根据权利要求2所述的一种导光板生产用抛光装置,其特征在于,各所述滑动杆(10)的底端均设置有万向轮(18)。

4.根据权利要求2所述的一种导光板生产用抛光装置,其特征在于,所述锁止组件包括滑动设置于所述导向板(7)内的多个卡接板(14),各所述卡接板(14)分别滑动设置于各所述滑动杆(10)内,各所述滑动杆(10)上均开设有卡接槽(11),相邻的两个所述滑动杆(10)上的卡接槽(11)相互交错排列,相对的两个所述滑动杆(10)上的卡接槽(11)排列相同。

5.根据权利要求4所述的一种导光板生产用抛光装置,其特征在于,各所述卡接板(14)上均固定连接有抵接弹簧(15),各所述抵接弹簧(15)均与所述导向板(7)内壁固定连接,各所述卡接板(14)上均固定连接有连接绳(16);

还包括转动设置于所述导向板(7)内的把手(17),各所述连接绳(16)均与所述把手(17)固定连接。

6.根据权利要求1所述的一种导光板生产用抛光装置,其特征在于,所述滑动板(4)的底部固定连接有电动伸缩杆(5),所述电动伸缩杆(5)的输出端固定连接有固定板(6),所述固定板(6)与所述导向板(7)固定连接。

7.根据权利要求1所述的一种导光板生产用抛光装置,其特征在于,所述导向板(7)的底部固定连接有电机(8),所述电机(8)的输出端与所述抛光轮(9)固定连接。
