专利号: 2024209551935
申请人: 成都友鹭工具有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

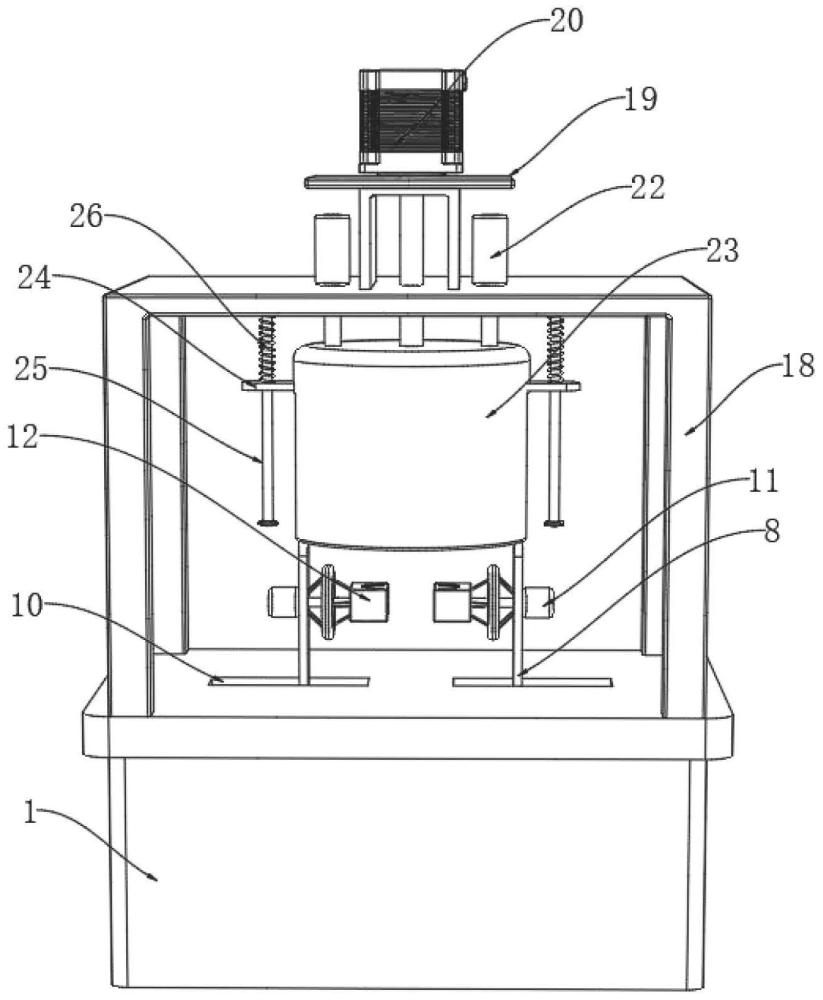

1.一种刀具加工用打磨装置,包括工作台(1),其特征在于:所述工作台(1)的内部固定连接有电机一(2),所述电机一(2)的输出端固定连接有螺纹杆(3),所述螺纹杆(3)的外部螺纹连接有螺纹套(4),所述螺纹套(4)的两侧均固定连接有铰接块一(5),所述铰接块一(5)的内部转动连接有调节杆(6),两个所述调节杆(6)的另一端均转动连接在铰接块二(7)的内部,两个所述铰接块二(7)的上部均固定连接有移动板(8),两个所述移动板(8)相远离的一侧均固定连接有电机二(11),所述电机二(11)的输出端固定连接有夹紧件(12),两个所述夹紧件(12)相远离的一侧均固定连接有限位组件。

2.根据权利要求1所述的一种刀具加工用打磨装置,其特征在于:所述工作台(1)的上部固定连接有固定架(18),所述固定架(18)的上部两侧均固定连接有液压缸(22),两个所述液压缸(22)的输出端均固定连接有防护罩(23),所述防护罩(23)的两侧均固定连接有限位板(24),所述固定架(18)的底部两侧均固定连接有限位杆(25),两个所述限位板(24)均滑动连接在限位杆(25)的外部。

3.根据权利要求1所述的一种刀具加工用打磨装置,其特征在于:所述限位组件包括支撑杆(15),所述支撑杆(15)固定连接在夹紧件(12)的一侧,所述支撑杆(15)的另一端固定连接有滑块(16),所述滑块(16)滑动连接在滑轨(17)的内部。

4.根据权利要求3所述的一种刀具加工用打磨装置,其特征在于:所述移动板(8)的一侧固定连接有连接杆(13),所述连接杆(13)的另一端固定连接有圆盘(14),所述圆盘(14)的内部开设有滑轨(17)。

5.根据权利要求2所述的一种刀具加工用打磨装置,其特征在于:所述限位杆(25)的外部套设有弹簧(26)。

6.根据权利要求5所述的一种刀具加工用打磨装置,其特征在于:所述弹簧(26)的一端固定连接在固定架(18)的底部,所述弹簧(26)的另一端固定连接在限位板(24)的上部。

7.根据权利要求2所述的一种刀具加工用打磨装置,其特征在于:所述固定架(18)的上部固定连接有放置台(19),所述放置台(19)的上部固定连接有气缸(20),所述气缸(20)的输出端固定连接有打磨机构(21)。

8.根据权利要求1所述的一种刀具加工用打磨装置,其特征在于:所述工作台(1)的内部两侧均开设有通槽(10),所述通槽(10)的内部固定连接有导向杆(9),所述移动板(8)滑动连接在导向杆(9)的外部。

9.根据权利要求2所述的一种刀具加工用打磨装置,其特征在于:所述防护罩(23)设置在夹紧件(12)的上部,所述防护罩(23)的内部设置有打磨机构(21)。
