专利号: 2024209514052
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

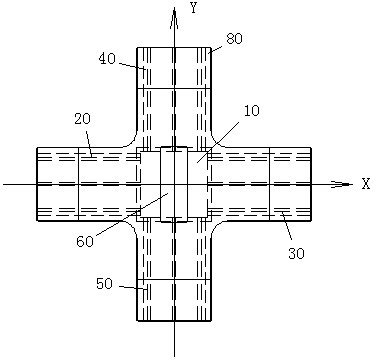

1.一种三轴六接头电子连接器,其特征在于:

包括电路板(10)、第一连接头(20)、第二连接头(30)、第三连接头(40)、第四连接头(50)、第五连接头(60)、第六连接头(70)、外壳(80);

所述第一连接头(20)、第二连接头(30)、第三连接头(40)、第四连接头(50)、第五连接头(60)、第六连接头(70)均电性连接到所述电路板(10)上并且由所述外壳(80)封装;

所述第一连接头(20)、第二连接头(30)的沿着X轴方向伸展,所述第三连接头(40)、第四连接头(50)的沿着Y轴方向伸展,所述第五连接头(60)、第六连接头(70)的沿着Z轴方向伸展。

2.根据权利要求1所述的三轴六接头电子连接器,其特征在于:

所述第一连接头(20)、第二连接头(30)、第三连接头(40)、第四连接头(50)、第五连接头(60)、第六连接头(70)是Type C连接头或Lightning连接头。

3.根据权利要求1所述的三轴六接头电子连接器,其特征在于:

所述第一连接头(20)、第二连接头(30)、第三连接头(40)、第四连接头(50)分别设置在所述电路板(10)的四个侧面上,所述第五连接头(60)、第六连接头(70)分别设置在所述电路板(10)的正面或背面上。

4.根据权利要求1所述的三轴六接头电子连接器,其特征在于:

所述第一连接头(20)、第二连接头(30)、第三连接头(40)、第四连接头(50)、第五连接头(60)、第六连接头(70)均固定设置在所述电路板(10)上。

5.根据权利要求4所述的三轴六接头电子连接器,其特征在于:

所述第一连接头(20)、第二连接头(30)、第三连接头(40)、第四连接头(50)、第五连接头(60)、第六连接头(70)均焊接到到所述电路板(10)上。
