专利号: 2024209490151
申请人: 扬州加润消失模科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

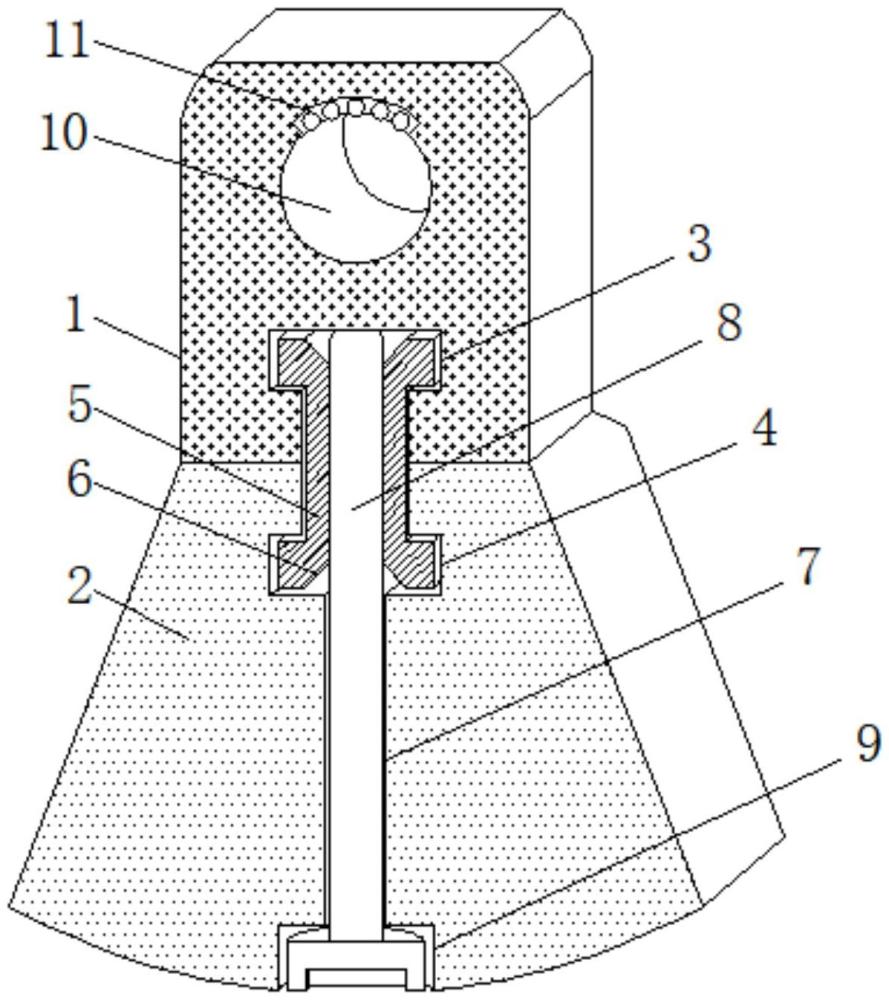

1.一种便于安装的破碎机锤头,其特征在于:包括锤柄(1),锤柄(1)的底部设有与锤柄(1)底端贴合的锤头主体(2),锤柄(1)底端的中间位置处开设有第一卡槽(3),锤头主体(2)顶部的中间位置处开设有第二卡槽(4),第一卡槽(3)和第二卡槽(4)之间相互对称,且第一卡槽(3)和第二卡槽(4)的形状皆为凸字形,第一卡槽(3)和第二卡槽(4)的两侧之间皆设有匚型卡板(5),匚型卡板(5)的两端分别卡在第一卡槽(3)、第二卡槽(4)的内部,匚型卡板(5)端部的外侧皆设有斜边(6),锤头主体(2)底部的中间位置处开设有延伸至第二卡槽(4)内部的螺纹孔(7),螺纹孔(7)的内部螺纹安装有螺杆(8),且螺杆(8)的顶端贴合在匚型卡板(5)的侧边,锤柄(1)上开设有安装孔(10),安装孔(10)的内顶部设有耐磨机构(11)。

2.根据权利要求1所述的一种便于安装的破碎机锤头,其特征在于:螺杆(8)的底端设有凸头,且凸头上设有条形槽,锤头主体(2)底端的中间位置处开设有对凸头限位的隐藏槽(9)。

3.根据权利要求1所述的一种便于安装的破碎机锤头,其特征在于:匚型卡板(5)的外侧沿长度方向开设有弧形槽,弧形槽贴合在螺杆(8)的外侧。

4.根据权利要求3所述的一种便于安装的破碎机锤头,其特征在于:螺杆(8)顶端的外侧为光滑面,螺杆(8)底端的外侧设有螺纹,螺杆(8)的顶端的外侧设有锥形边。

5.根据权利要求1‑4中任意一项所述的一种便于安装的破碎机锤头,其特征在于:耐磨机构(11)包括弧形加固板(12)和滚珠(13),弧形加固板(12)固定在安装孔(10)的内顶部,安装孔(10)的内顶部开设有与弧形加固板(12)形状相同的限位槽,弧形加固板(12)的内底部均匀转动安装有滚珠(13)。

6.根据权利要求5所述的一种便于安装的破碎机锤头,其特征在于:安装孔(10)的两端皆开设有敞口(14),且敞口(14)远离安装孔(10)一端的内径大于安装孔(10)的内径。
