专利号: 2024209417705
申请人: 泰安和润建筑设计有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

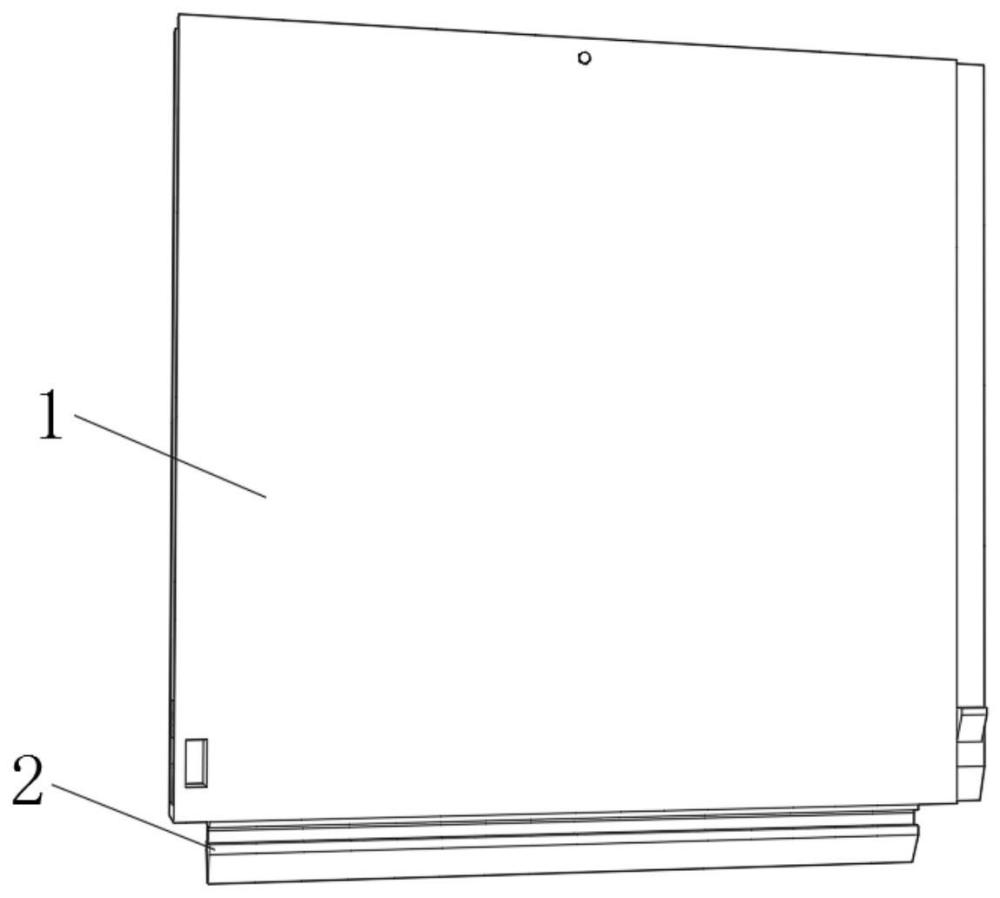

1.一种便于连接的建筑模板连接结构,包括建筑模板本体(1),其特征在于:所述建筑模板本体(1)的下表面固定安装有连接板(2);

连接机构,连接机构设置在建筑模板本体(1)上,连接机构用于多块建筑模板本体(1)之间的相连,连接机构包括固定板(12),固定板(12)固定安装在建筑模板本体(1)的右表面;

所述建筑模板本体(1)的左表面开设有滑槽(4),滑槽(4)相对两侧的内壁上均开设有第二卡槽(5);

所述连接板(2)的正反两侧均开设有第一卡槽(3);

所述建筑模板本体(1)的上表面开设有插槽(6),插槽(6)相对两侧的内壁上开设有第一弹簧槽(7),建筑模板本体(1)的正反两侧均开设有滑孔(8),两个滑孔(8)与两个第一弹簧槽(7)相通;

所述连接机构还包括两个固定棍(9)、两个第一卡块(10)以及两个第一弹簧(11),两个固定棍(9)分别滑动套设在两个滑孔(8)的内壁中,两个第一卡块(10)固定连接在两个固定棍(9)的相对端,两个第一卡块(10)的上表面均呈斜面设置,两个第一弹簧(11)固定安装在两个第一卡块(10)的相反面,两个第一弹簧(11)的相反端分别固定安装在两个第一弹簧槽(7)的内壁上。

2.根据权利要求1所述的一种便于连接的建筑模板连接结构,其特征在于:所述固定板(12)的正反两侧分别开设有两个第二弹簧槽(13),两个第二弹簧槽(13)的内壁均固定安装有第二弹簧(14),两个第二弹簧(14)的相反端固定安装有第二卡块(15),且第二卡块(15)的下表面均呈斜面设置。
