专利号: 2024209400600
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

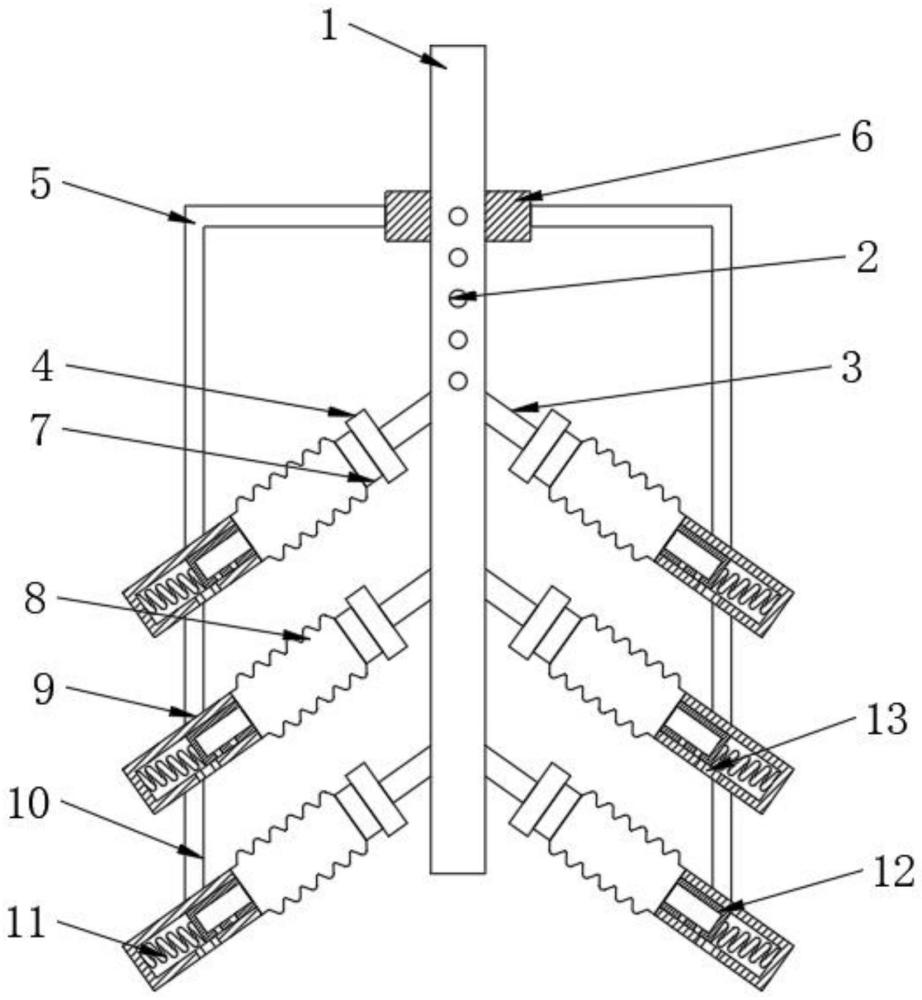

1.一种用于基坑岩溶区的注浆装置,包括注浆管、L型支撑架、调节底座、波纹管、连接杆、复位弹簧、活动座以及圆孔,其特征在于:所述注浆管环面外侧套设有调节底座,所述调节底座内部开设有圆孔且与注浆管贴合连接,所述调节底座与注浆管内部均开设有紧固螺纹孔,所述注浆管左右两端面均设置有倾斜管,所述倾斜管尾端固定有连接管口;

所述连接管口贴合连接由连接头,所述连接头尾端设置有波纹管,所述调节底座左右两端面均安装有L型支撑架,所述L型支撑架下端面安装有出浆底座,所述出浆底座之间安装有连接杆,所述出浆底座内部活动连接有活动座,所述活动座与出浆底座内部开设有出浆口,所述活动座与出浆底座之间设置有复位弹簧。

2.根据权利要求1所述的一种用于基坑岩溶区的注浆装置,其特征在于:所述调节底座通过紧固螺栓固定,紧固螺栓的外径与所述紧固螺纹孔的内径大小相等,且两者能够相贴合转动连接。

3.根据权利要求1所述的一种用于基坑岩溶区的注浆装置,其特征在于:所述圆孔的内径与所述注浆管的外径大小相等,且两者能够相贴合滑动连接。

4.根据权利要求1所述的一种用于基坑岩溶区的注浆装置,其特征在于:所述连接头与连接管口之间通过螺纹连接。

5.根据权利要求1所述的一种用于基坑岩溶区的注浆装置,其特征在于:所述出浆底座内部开设有活动槽,活动槽的规格与所述活动座的规格相匹配,且两者能够相贴合滑动连接,所述活动座与出浆底座内部开设的出浆口大小相等。

6.根据权利要求1所述的一种用于基坑岩溶区的注浆装置,其特征在于:所述倾斜管、连接头、连接管口、波纹管、出浆底座、出浆口及活动座组成出浆组件,出浆组件设置有六组,六组出浆组件的组成结构相同,且对称设置在所述注浆管左右两侧。
