专利号: 2024209393486
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-12-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

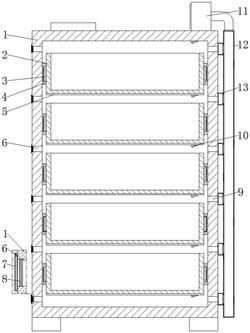

1.一种新型节电型低压抽屉式开关柜,包括:柜体(1)和抽屉主体(2),其特征在于:所述柜体(1)两侧分别开设出风口(6)和进风口(9),而柜体(1)外侧面相对进风口(9)的位置固定连接横管(13),且横管(13)的表面固定连接竖管(12),而柜体(1)上表面固定连接风机(11),风机(11)通过输气管连接竖管(12),同时柜体(1)外侧面相对出风口(6)的位置活动连接遮挡板(7),所述抽屉主体(2)的两侧对称连接限位板(3),而限位板(3)滑动连接在导向板(4)开设的限位槽内,且导向板(4)对称连接在柜体(1)内的两侧,同时柜体(1)开口处的侧面对称开设收纳槽,嵌合板(14)通过拉杆(16)滑动连接在收纳槽内,而抽屉主体(2)侧面相对嵌合板(14)的位置对应开设嵌合槽,并且柜体(1)开口处的顶部和底板对称连接密封板(15)。

2.根据权利要求1所述的一种新型节电型低压抽屉式开关柜,其特征在于,所述柜体(1)内的两侧分别平行等间距的固定连接多组导向板(4),且柜体(1)内两侧导向板(4)的数量和位置一一对应,同时导向板(4)均呈长条形结构,导向板(4)和限位槽组合在一构成的截面呈[形结构。

3.根据权利要求1所述的一种新型节电型低压抽屉式开关柜,其特征在于,所述柜体(1)侧面平行等间距的开设多组出风口(6),出风口(6)呈长条形结构,且出风口(6)和导向板(4)呈错位分布,同时出风口(6)内固定连接安装框,安装框呈口字形结构,而防尘网(8)通过卡扣固定连接安装框。

4.根据权利要求1所述的一种新型节电型低压抽屉式开关柜,其特征在于,所述遮挡板(7)呈长方形结构,遮挡板(7)的尺寸大于出风口(6)开口处的尺寸,且遮挡板(7)上端通过轴承活动连接柜体(1)的外侧面,同时遮挡板(7)内开设减重腔,而遮挡板(7)截面的上端呈半圆形结构。

5.根据权利要求1所述的一种新型节电型低压抽屉式开关柜,其特征在于,所述抽屉主体(2)两侧固定连接的两组限位板(3)均呈长条形结构,且限位板(3)和限位槽的尺寸相适配,而抽屉主体(2)下表面平行等间距的开设多组散热槽(5),同时散热槽(5)贯穿抽屉主体(2)的两侧,而散热槽(5)的截面呈等腰梯形结构。

6.根据权利要求1所述的一种新型节电型低压抽屉式开关柜,其特征在于,所述柜体(1)内侧面相对出风口(6)的位置平行等间距的开设多组进风口(9),进风口(9)呈方形结构,且抽屉主体(2)下表面相对进风口(9)的位置固定连接导流板(10),导流板(10)呈直角三棱柱结构,同时导流板(10)的斜面正对进风口(9),而导流板(10)的棱边呈弧形结构。

7.根据权利要求1所述的一种新型节电型低压抽屉式开关柜,其特征在于,所述柜体(1)外侧面平行等间距的固定连接多组横管(13),横管(13)与出风口(6)的数量和位置一一对应,且横管(13)和竖管(12)均呈长方体结构,横管(13)和竖管(12)的截面均呈口字形结构,同时横杆和竖管(12)组合在一起构成丰字形结构,而横管(13)通过通孔分别连通进风口(9)和竖管(12)。
