专利号: 2024209328928
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

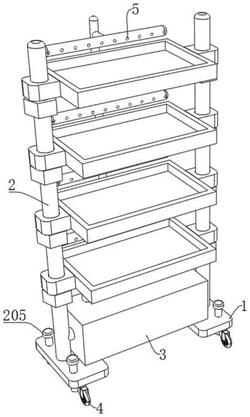

1.一种市政工程用绿化架,包括承载板(1),其特征在于:所述承载板(1)的顶部分别设置有组装组件(2)和浇水组件(3),所述浇水组件(3)位于组装组件(2)的侧面;

所述组装组件(2)包括承载板(1)顶部的支撑螺杆(201),所述支撑螺杆(201)与承载板(1)固定连接,所述支撑螺杆(201)的外表面分别设置有滑动块(203)和调节螺母(204),所述滑动块(203)位于调节螺母(204)的顶部,所述调节螺母(204)与支撑螺杆(201)螺纹连接,所述滑动块(203)与支撑螺杆(201)滑动连接,所述支撑螺杆(201)的侧面设置有种植板(202),所述种植板(202)的侧面与滑动块(203)固定连接,所述种植板(202)的顶部开设有种植槽(206);

所述浇水组件(3)包括承载板(1)顶部的蓄水箱(301),所述蓄水箱(301)的侧面安装有抽水泵(305),所述抽水泵(305)的侧面螺纹连接有导水管(302),所述导水管(302)的外表面固定连接有流量计量器(306),所述导水管(302)的侧面螺纹连接有连接管(303),所述连接管(303)的末端螺纹连接有排水管(304),所述排水管(304)位于种植板(202)的顶部。

2.根据权利要求1所述的一种市政工程用绿化架,其特征在于:所述承载板(1)设置有固定螺栓(205),所述固定螺栓(205)贯穿承载板(1),所述固定螺栓(205)与承载板(1)螺纹连接。

3.根据权利要求1所述的一种市政工程用绿化架,其特征在于:所述承载板(1)的底部活动连接有万向轮(4),所述万向轮(4)位于固定螺栓(205)的底部。

4.根据权利要求1所述的一种市政工程用绿化架,其特征在于:所述排水管(304)的侧面固定连接有排水喷头(5),所述排水喷头(5)的型号为水雾喷头。

5.根据权利要求1所述的一种市政工程用绿化架,其特征在于:所述蓄水箱(301)的顶部固定连接有进水管(6),所述蓄水箱(301)的侧面固定连接有液位传感器(307)。

6.根据权利要求1所述的一种市政工程用绿化架,其特征在于:所述承载板(1)的顶部种植板(202)的材质实木,所述种植板(202)的外表面涂有防腐油漆。

7.根据权利要求1所述的一种市政工程用绿化架,其特征在于:所述支撑螺杆(201)设置有两个,两个所述支撑螺杆(201)位置相对。

8.根据权利要求1所述的一种市政工程用绿化架,其特征在于:所述蓄水箱(301)位于种植板(202)的底部,所述导水管(302)位于种植板(202)的侧面。
