专利号: 2024209250872
申请人: 烟台维沃重工机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

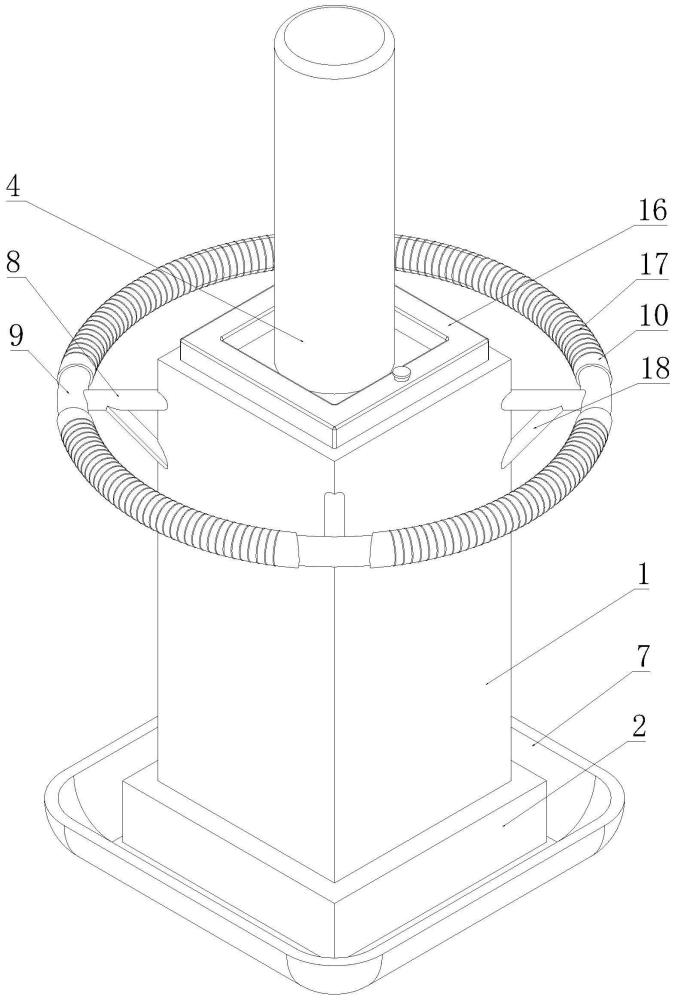

1.一种地基基础工程用打夯机,包括安装架(1),其特征在于:所述安装架(1)的下端固定安装有夯实底座(2),所述夯实底座(2)的上端位于安装架(1)的内侧固定安装有底座垫(3),所述安装架(1)的上端固定安装有伸缩油缸(4),所述伸缩油缸(4)的输出端延伸至安装架(1)的内侧固定安装有夯实锤(5),所述夯实锤(5)的下端固定安装有锤垫(6),所述夯实底座(2)的下端固定安装有夯实板(7),所述安装架(1)的表面固定安装有连接杆(8),所述连接杆(8)远离安装架(1)的一端固定安装有把手(9),所述把手(9)的表面固定安装有防滑垫(10),所述夯实锤(5)上开设有通孔(11),所述通孔(11)的内部设置有滑动杆(12),所述滑动杆(12)的内部开设有油槽(13),所述油槽(13)的内部开设有出油孔(14),所述油槽(13)和出油孔(14)的内部均填充有吸油棉(15),所述安装架(1)的上端位于安装架(1)的边侧固定安装有储油盒(16)。

2.根据权利要求1所述的一种地基基础工程用打夯机,其特征在于:所述伸缩油缸(4)是输出端与安装架(1)滑动连接,所述底座垫(3)为丁腈橡胶材质。

3.根据权利要求1所述的一种地基基础工程用打夯机,其特征在于:所述锤垫(6)为丁腈橡胶材质,所述夯实板(7)的边侧呈弧形结构设计。

4.根据权利要求1所述的一种地基基础工程用打夯机,其特征在于:所述把手(9)呈环形结构设计,所述防滑垫(10)的表面开设有排汗槽(17)。

5.根据权利要求1所述的一种地基基础工程用打夯机,其特征在于:所述连接杆(8)表面的下端固定安装有加强杆(18),所述加强杆(18)与安装架(1)固定连接。

6.根据权利要求5所述的一种地基基础工程用打夯机,其特征在于:所述滑动杆(12)的上端与安装架(1)固定连接,所述滑动杆(12)的下端与夯实底座(2)固定连接,所述滑动杆(12)与夯实锤(5)滑动连接。

7.根据权利要求1所述的一种地基基础工程用打夯机,其特征在于:所述出油孔(14)呈等均分布,所述油槽(13)的上端延伸至储油盒(16)的内部与储油盒(16)相互接通。
