专利号: 2024209135910
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

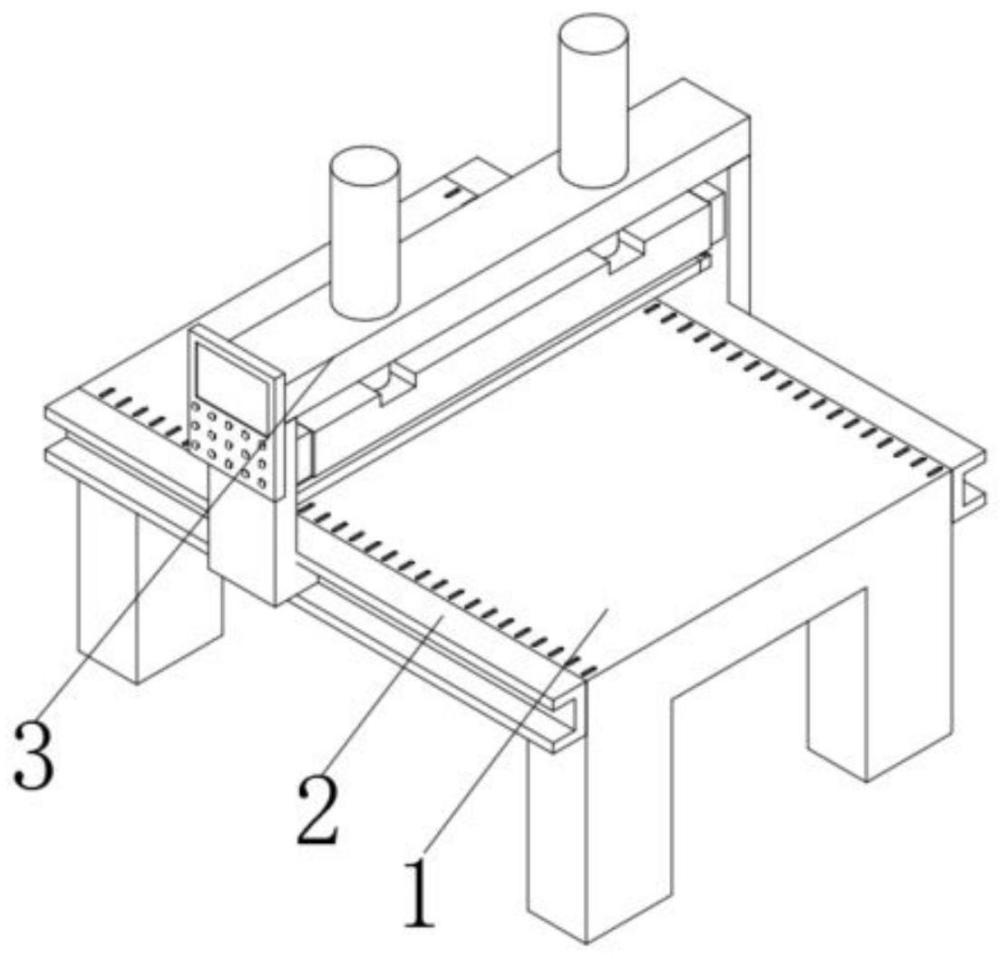

1.一种布料裁切装置,包括裁切台(1),其特征在于:所述裁切台(1)的两侧外壁均固定连接有电动滑轨(2),且两个电动滑轨(2)上滑动安装有同一个裁切组件(3),所述裁切组件(3)包括门架(4),且门架(4)底部外壁设置有安装座(7),所述安装座(7)底部外壁固定连接有切刀(8),所述安装座(7)的两侧外壁均设置有驱动组件(10),且两个驱动组件(10)之间连接有同一个压紧框(9),所述门架(4)顶部外壁开设有两个安装口,且两个安装口的内壁均固定连接有电动伸缩杆(5),两个所述电动伸缩杆(5)的输出轴固定连接在安装座(7)上;

所述驱动组件(10)包括固定连接在安装座(7)上的驱动盒(11),且驱动盒(11)的两内壁固定连接有同一个安装杆(18),两个所述安装杆(18)的外壁均套接有两个驱动套(16),且两个驱动套(16)的外壁均转动连接有连接板(17),两个所述连接板(17)的一端转动连接在压紧框(9)上,所述安装杆(18)的外壁均套接有弹簧(15),所述安装杆(18)的外壁滑动连接有两个滑套(14),且弹簧(15)位于滑套(14)和驱动套(16)之间;

所述驱动盒(11)的两侧内壁转动连接有同一个双向螺杆(12),且双向螺杆(12)的外壁螺接有两个螺纹套(13),两个所述螺纹套(13)分别固定连接在两个滑套(14)上,所述驱动盒(11)的一侧外壁转动连接有和双向螺杆(12)相连接的转动盘。

2.根据权利要求1所述的一种布料裁切装置,其特征在于:所述门架(4)滑动连接在两个电动滑轨(2)上,所述门架(4)的一侧外壁固定连接有控制面板(6),且控制面板(6)电性连接在电动伸缩杆(5)和电动滑轨(2)。
