专利号: 2024209071548
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

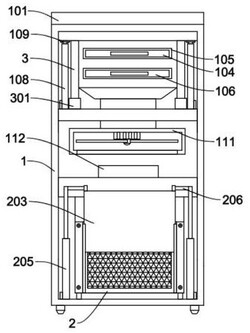

1.一种带有隔层过滤的空气净化器,其特征在于,包括:

空气净化器本体(1);

设置于所述空气净化器本体(1)顶部的顶盖(101);

设置于所述空气净化器本体(1)内部顶端与所述顶盖(101)连接的隔层盒(103),所述隔层盒(103)内部设有过滤板(104);

安装于所述空气净化器本体(1)内部底端的框架(2),所述框架(2)上开设有与所述空气净化器本体(1)外壳相通的出气口(201);

安装于所述顶盖(101)底部两侧的抬升组件,用于将所述过滤板(104)移出清理;

设置于所述出气口(201)外侧的遮挡组件,用于对所述出气口(201)遮挡防尘。

2.根据权利要求1所述的带有隔层过滤的空气净化器,其特征在于,所述抬升组件包括:安装于所述顶盖(101)底部两侧的电动推杆a(108);

安装于所述电动推杆a(108)顶部的固定板(109),且所述固定板(109)与所述顶盖(101)底部通过螺栓固定连接;

开设于所述空气净化器本体(1)顶部的活动槽(110)。

3.根据权利要求1所述的带有隔层过滤的空气净化器,其特征在于,所述遮挡组件包括:安装于所述框架(2)外端两侧的限位板(202);

设置于所述出气口(201)外侧的遮挡板(203);

安装于所述遮挡板(203)顶端两侧的连接块(204);

安装于所述空气净化器本体(1)内部底端两侧的电动推杆b(205),所述电动推杆b(205)顶部一侧安装有与所述连接块(204)固定连接的连接杆(206)。

4.根据权利要求3所述的带有隔层过滤的空气净化器,其特征在于,所述顶盖(101)顶部开设有进气口(102),所述隔层盒(103)内部开设有两个抽拉槽(105),所述过滤板(104)底部设有活性炭板(106),且所述活性炭板(106)和所述过滤板(104)与所述抽拉槽(105)滑动连接,所述活性炭板(106)和所述过滤板(104)外端固定安装有拉手(107),所述空气净化器本体(1)内中部安装有与所述隔层盒(103)对接的吸风机(111),所述吸风机(111)底部安装有离子发生器(112),所述出气口(201)内部安装有隔网。

5.根据权利要求4所述的带有隔层过滤的空气净化器,其特征在于,所述遮挡板(203)与所述限位板(202)和所述框架(2)之间滑动连接,且所述遮挡板(203)与所述离子发生器(112)和所述吸风机(111)之间留有间隔。

6.根据权利要求1所述的带有隔层过滤的空气净化器,其特征在于,所述隔层盒(103)外端四角均固定安装有定位杆(3),所述空气净化器本体(1)内部四侧与所述定位杆(3)的相对位置处均安装有定位套筒(301)。

7.根据权利要求1所述的带有隔层过滤的空气净化器,其特征在于,所述空气净化器本体(1)顶部设有磁片层(4),所述顶盖(101)底部设有与所述磁片层(4)磁吸固定的铁片层。
