专利号: 2024209045308
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

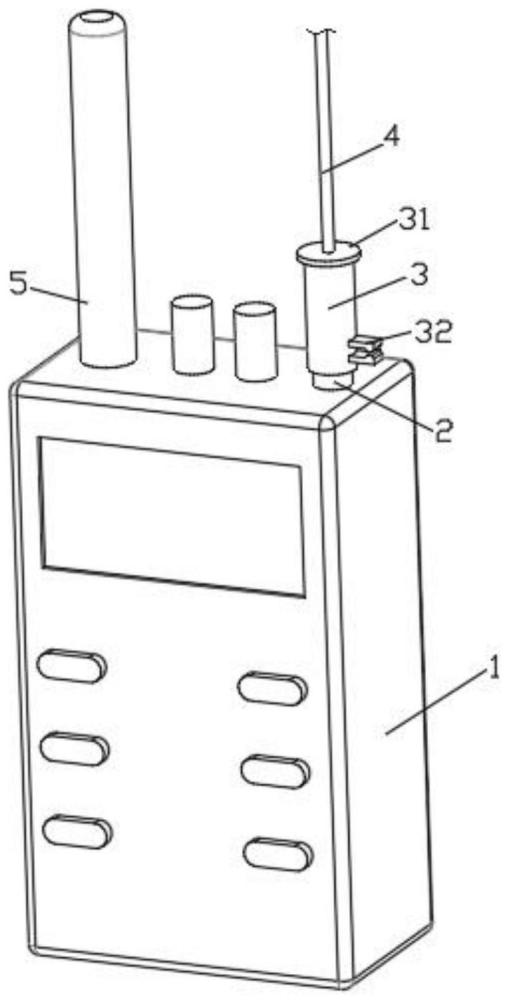

1.一种对讲机,包括:对讲机(1),其特征在于:所述对讲机(1)上设置有插座(2),所述插座(2)内插设有耳机头(6),所述耳机头(6)的顶端连接有耳机线(4),所述耳机线(4)外活动套接有锁止套(3),所述锁止套(3)螺旋连接在插座(2)外,所述锁止套(3)的侧面设置有两个定位块(32)。

2.根据权利要求1所述的一种对讲机,其特征在于,所述锁止套(3)内开设有限位槽(33),所述耳机头(6)位于限位槽(33)内,且所述耳机头(6)的上顶面与限位槽(33)的内壁贴紧。

3.根据权利要求2所述的一种对讲机,其特征在于,所述限位槽(33)的内壁上开设有内螺纹,所述锁止套(3)的外侧开设有与限位槽(33)内壁上开设的内螺纹配合的外螺纹。

4.根据权利要求1所述的一种对讲机,其特征在于,所述对讲机(1)的顶端固定安装有天线(5),所述耳机线(4)的端部固定连接有耳机头(6),所述耳机线(4)可以缠绕在锁止套(3)和天线(5)两者外侧,且所述耳机线(4)靠近耳机头(6)0~2cm的位置卡接在两定位块(32)之间。

5.根据权利要求4所述的一种对讲机,其特征在于,两所述定位块(32)相对的侧面上均都固定连接有梯形凸块(321),两所述梯形凸块(321)将耳机线(4)限位在两定位块(32)之间。

6.根据权利要求5所述的一种对讲机,其特征在于,所述锁止套(3)外侧固定套接有限位环(31)。
