专利号: 2024209002872
申请人: 淮北市卓创科技服务有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

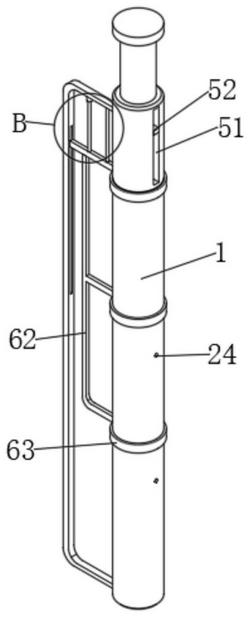

1.一种同步多级深度取样器,其特征在于:包括取样器(1);

所述取样器(1)内部开设有容纳腔,所述容纳腔内部设有三个均匀分布的取样容器(11),相邻的两个所述取样容器(11)之间通过连接竖杆(12)固定相邻,所述取样容器(11)内部开设有空腔,所述空腔内设有取样组件(2),最下侧的所述取样容器(11)底端固定连接有连接柱(13),所述连接柱(13)与调节组件(5)相连,上侧的两个所述取样容器(11)底端设有密封组件(3),最下侧的所述取样容器(11)上侧设有限位组件(4)。

2.根据权利要求1所述的一种同步多级深度取样器,其特征在于:所述取样组件(2)包括伸缩软管(21)、抽液泵(22)和连通导流管(23),所述取样容器(11)内部空腔内固定设有抽液泵(22),所述抽液泵(22)右端进液口与伸缩软管(21)的出液口相连通,所述伸缩软管(21)穿过取样容器(11)延伸至取样器(1)内部,所述抽液泵(22)顶部出液口与连通导流管(23)进液口相连通,每个所述取样容器(11)顶部均固定连接有限位圆盘(41),连通导流管(23)穿过限位圆盘(41)中部至取样器(1)内部,所述取样器(1)外侧开设有两个均匀分布的取样口(24)。

3.根据权利要求1所述的一种同步多级深度取样器,其特征在于:所述密封组件(3)包括连接底板(31)和密封板(32),上侧的两个所述取样容器(11)底端通过紧固螺栓均固定连接有连接底板(31),所述连接底板(31)外端固定连接有密封板(32),所述密封板(32)与取样器(1)内壁滑动相连。

4.根据权利要求1所述的一种同步多级深度取样器,其特征在于:所述限位组件(4)包括限位圆盘(41)、限位竖杆(42)和制动板(43),最下侧的所述限位圆盘(41)上侧固定连接有限位竖杆(42),所述限位竖杆(42)顶部固定连接有制动板(43),所述制动板(43)与取样器(1)内壁开设的制动槽内壁滑动相连,所述限位组件(4)的总高度与调节组件(5)所能调节的高度相同。

5.根据权利要求1所述的一种同步多级深度取样器,其特征在于:所述调节组件(5)包括矩形槽(51)、U形连接架(52)和圆柱压缩弹簧(53),所述取样器(1)上端开设有竖直分布的矩形槽(51),所述矩形槽(51)内部与U形连接架(52)上侧滑动相连,所述U形连接架(52)上侧中部固定连接有圆柱压缩弹簧(53),所述圆柱压缩弹簧(53)顶部与矩形槽(51)上侧中部固定相连,所述U形连接架(52)下侧固定套接在连接柱(13)外侧,所述U形连接架(52)内侧设有刮除组件(6)。

6.根据权利要求5所述的一种同步多级深度取样器,其特征在于:所述刮除组件(6)包括滑动架(61)、连接架(62)、刮环(63)、辅助滑槽(64)、辅助滑块(65)、气动推杆(66)和伸缩导杆(67),所述U形连接架(52)内侧滑动连接有滑动架(61),所述滑动架(61)下侧固定连接有连接架(62),所述滑动架(61)和连接架(62)右端均固定连接有刮环(63),每个所述刮环(63)均滑动套接在取样器(1)外侧,所述U形连接架(52)内侧壁开设有辅助滑槽(64),所述辅助滑槽(64)内部滑动设有辅助滑块(65),所述辅助滑块(65)与滑动架(61)内侧固定相连,所述滑动架(61)顶部分别与气动推杆(66)和伸缩导杆(67)固定相连,气动推杆(66)和伸缩导杆(67)顶部均与U形连接架(52)内侧固定相连。
