专利号: 2024208893988
申请人: 广诚包装新材料南通有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种珍珠棉粘接装置,其特征在于:包括:

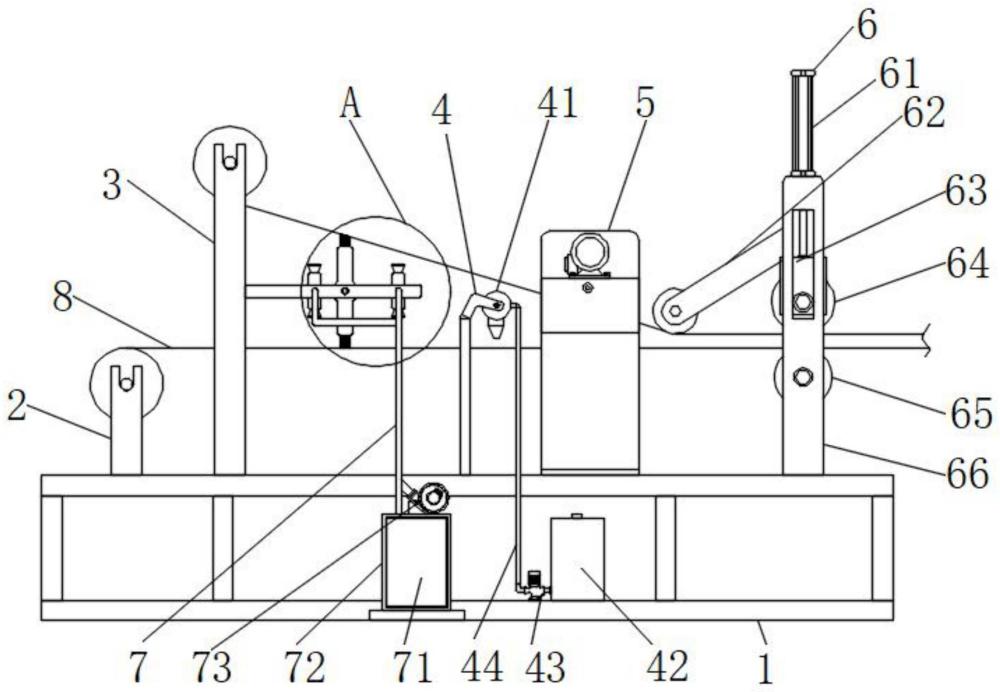

基座(1),所述基座(1)顶部一侧从左向右设置有支架一(2)和支架二(3),所述支架一(2)上摆放有珍珠棉一(8),所述支架二(3)上摆放有珍珠棉二(9);

涂胶组件(4),所述涂胶组件(4)设置于基座(1)顶部的中间位置处,所述涂胶组件(4)用于珍珠棉一(8)和珍珠棉二(9)之间涂敷胶液;

导向组件(5),所述导向组件(5)设置于基座(1)顶部位于涂胶组件(4)的右侧位置处,所述导向组件(5)用于对珍珠棉一(8)和珍珠棉二(9)导向;

挤压组件(6),所述挤压组件(6)设置于基座(1)顶部的最右侧,所述挤压组件(6)用于对珍珠棉一(8)和珍珠棉二(9)挤压粘连;

清洁组件(7),所述清洁组件(7)设置于支架二(3)一侧,所述清洁组件(7)包括固定于支架二(3)一侧的横板(77)、转动于横板(77)之间的清洁刷(76)和安装于其中一个横板(77)一端驱动清洁刷(76)转动的伺服电机二(78),且清洁刷(76)上表面和珍珠棉二(9)底部贴合,并且清洁刷(76)底部和珍珠棉一(8)上表面贴合。

2.根据权利要求1所述的一种珍珠棉粘接装置,其特征在于:所述涂胶组件(4)包括横向架设在基座(1)顶部喷筒(41)、安装在基座(1)内的胶桶(42)、安装在基座(1)顶部且输入端和胶桶(42)一侧靠近底部连通的抽料泵(43)、连接于抽料泵(43)输出端和喷筒(41)输入端之间的管道一(44)。

3.根据权利要求1所述的一种珍珠棉粘接装置,其特征在于:所述导向组件(5)包括固定在基座(1)顶部两端的竖板一(51)、转动于两竖板一(51)之间的双向螺杆(54)、安装于其中一个竖板一(51)一端且驱动双向螺杆(54)转动的伺服电机一(52)、螺纹套设于双向螺杆(54)两端的导向板(53)。

4.根据权利要求1所述的一种珍珠棉粘接装置,其特征在于:所述导向组件(5)还包括固定在两导向板(53)相远离的导杆(55),且导杆(55)贯穿于竖板一(51)。

5.根据权利要求1所述的一种珍珠棉粘接装置,其特征在于:所述挤压组件(6)包括固定在基座(1)顶部最右侧的竖板二(66)、转动于竖板二(66)内的碾压轮二(65)、滑动安装在竖板二(66)内的U型架(63)、转动于U型架(63)靠近碾压轮二(65)位置处的碾压轮一(64)和安装于竖板二(66)顶部且驱动U型架(63)上下移动的气缸(61)。

6.根据权利要求1所述的一种珍珠棉粘接装置,其特征在于:所述清洁组件(7)还包括安装于横板(77)之间且位于清洁刷(76)两侧的罩架(75)、安装于基座(1)一端的框架(72)、滑动组装在框架(72)内的灰斗(71)、连通于灰斗(71)和罩架(75)之间的管道二(74)和安装于框架(72)顶部且输出轴和管道二(74)连通的抽风机(73),且罩架(75)为竖直贯通。
