专利号: 2024208775411
申请人: 天津长信电梯配件有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

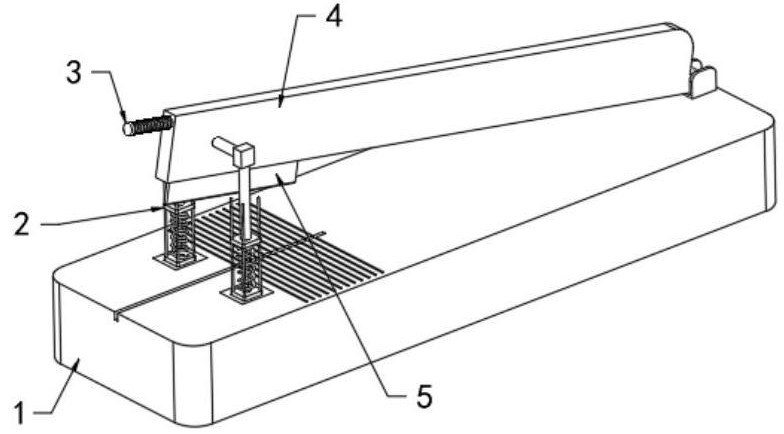

1.一种电线电缆生产用切断装置,其特征在于,包括:

底座(1)、切断载板(4)和切刀(5);

所述切断载板(4)的一端拐角处与底座(1)的顶部转动连接;

所述切刀(5)可拆卸连接在切断载板(4)的底部一侧;

所述底座(1)的顶部一侧中心处开设有与切刀(5)相适配的通槽(14),所述底座(1)的顶部且位于通槽(14)的两侧均开设有导向槽(16);

每个所述导向槽(16)的顶部均设置有增力组件(2),所述增力组件(2)的一侧顶部通过转动结构与切断载板(4)的侧壁转动连接,所述增力组件(2)的底端部与导向槽(16)的内腔底部吸附连接。

2.根据权利要求1所述的一种电线电缆生产用切断装置,其特征在于,所述切断载板(4)的底部一侧拐角处连接有转动块,转动块通过销轴转动连接有与底座(1)顶部连接的耳座。

3.根据权利要求2所述的一种电线电缆生产用切断装置,其特征在于,所述底座(1)的顶部两侧且与切刀(5)相对应的位置开设有若干个防滑槽,所述切断载板(4)的一端顶部连接有把手(3)。

4.根据权利要求1所述的一种电线电缆生产用切断装置,其特征在于,所述导向槽(16)为渐缩槽,所述导向槽(16)顶部尺寸大于底部尺寸,所述导向槽(16)的内腔底部连接有静触头(15)。

5.根据权利要求4所述的一种电线电缆生产用切断装置,其特征在于,增力组件(2)包含有移动板(11)和接触板(13),所述接触板(13)的顶部通过挤压弹簧(12)与移动板(11)的底部弹性连接,转动结构包含有通过转动杆(8)与切断载板(4)侧壁转动连接的连接块(9),所述连接块(9)的底部固定连接有与移动板(11)顶部连接的连接杆(10)。

6.根据权利要求5所述的一种电线电缆生产用切断装置,其特征在于,所述移动板(11)的底部中心处固定连接有磁铁板,所述接触板(13)的顶部连接有电磁铁(6),所述接触板(13)的底部连接有与电磁铁(6)电连接且与静触头(15)相适配接触的动触头,所述接触板(13)的顶部四个拐角处均固定连接有一端通过滑套贯穿移动板(11)的导杆(7)。
