专利号: 2024208762089
申请人: 新昌县百信机械股份有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

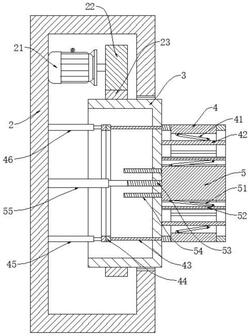

1.一种轴承套圈成型加工机,其特征在于:包括机架(1),所述机架(1)上端右侧安装加工件,所述机架(1)上端左侧设置壳体(2),所述壳体(2)右端转动连接转筒(3),且转筒(3)延伸入壳体(2)内,所述壳体(2)内安装驱动件,且驱动件与转筒(3)外端连接;

所述转筒(3)右端贴合外筒(4),且外筒(4)位于加工件左侧,所述外筒(4)内侧等距安装多个外夹板(42),且外夹板(42)滑动连接在转筒(3)右端上,所述外夹板(42)朝外端活动安装第一支臂(41),所述第一支臂(41)另一端活动设置在外筒(4)内壁上,多个所述第一支臂(41)呈左宽右窄锥形结构布置,所述壳体(2)内部左壁安装第一推动件,所述第一推动件贯穿转筒(3)并与外筒(4)连接;

所述转筒(3)右端中部贴合内柱(5),且内柱(5)右端面与外筒(4)右端面重合在一起,所述内柱(5)外侧等距设置多个内夹板(52),且内夹板(52)位于外夹板(42)内侧,所述内夹板(52)滑动连接在转筒(3)右端上,所述内夹板(52)朝内端活动安装第二支臂(51),所述第二支臂(51)另一端活动设置在内柱(5)外端上,多个所述第二支臂(51)呈左窄右宽锥形结构布置,所述壳体(2)内部左壁设置第二推动件,且第二推动件位于第一推动件内侧,所述第二推动件贯穿转筒(3)并与内柱(5)连接。

2.根据权利要求1所述的一种轴承套圈成型加工机,其特征在于:所述第一推动件包括位于转筒(3)内的环形转盘(44),所述环形转盘(44)右端等距安装多个圆杆(43),多个所述圆杆(43)右端均穿过转筒(3)并均与外筒(4)连接,所述圆杆(43)与转筒(3)滑动连接;

所述环形转盘(44)左端前侧设置第一伸缩设备的活动部,所述第一伸缩设备的固定部安装在壳体(2)内部左壁上,所述环形转盘(44)左端后侧设置第二伸缩杆(46)的活动部,且第二伸缩杆(46)位于第一伸缩设备后侧,所述第二伸缩杆(46)的固定部安装在壳体(2)内部左壁上。

3.根据权利要求2所述的一种轴承套圈成型加工机,其特征在于:所述第二推动件包括连接杆(53),所述连接杆(53)安装在内柱(5)左端中部,所述连接杆(53)左端延伸入转筒(3)内,且转筒(3)与连接杆(53)滑动连接;

所述连接杆(53)左端转动连接第二伸缩设备的活动部,所述第二伸缩设备安装在壳体(2)内部左壁上,且第二伸缩设备位于环形转盘(44)内侧,所述内柱(5)左端等距设置多个辅助杆(54),且辅助杆(54)位于连接杆(53)外侧,所述辅助杆(54)左端延伸入转筒(3)内,且转筒(3)与辅助杆(54)滑动连接。

4.根据权利要求1所述的一种轴承套圈成型加工机,其特征在于:所述外筒(4)外端面向内凹陷形成多个通槽,且通槽延伸至外筒(4)内壁上,所述通槽与第一支臂(41)交替布置。

5.根据权利要求1所述的一种轴承套圈成型加工机,其特征在于:所述驱动件包括环形齿轮(23),所述环形齿轮(23)安装在转筒(3)外端,且环形齿轮(23)位于壳体(2)内,所述环形齿轮(23)后端啮合转动齿轮(22),所述转动齿轮(22)左端安装驱动设备的活动部,所述驱动设备的固定部设置在壳体(2)内部左壁上,且驱动设备位于转筒(3)后侧。

6.根据权利要求1所述的一种轴承套圈成型加工机,其特征在于:所述加工件包括滑块(11),所述滑块(11)滑动连接在机架(1)上端,所述机架(1)上端安装第三伸缩设备的固定部,且第三伸缩设备的活动部安装在滑块(11)右端上;

所述滑块(11)上端中部设置升降设备的固定部,所述升降设备的活动部上端安装刀架(14),所述刀架(14)左端设置切削刀具(15),且切削刀具(15)延伸入刀架(14)内。

7.根据权利要求6所述的一种轴承套圈成型加工机,其特征在于:所述滑块(11)与刀架(14)之间等距安装多个第一伸缩杆(13),所述第一伸缩杆(13)位于升降设备外侧。
