专利号: 2024208735946
申请人: 浙江钲浩建筑科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

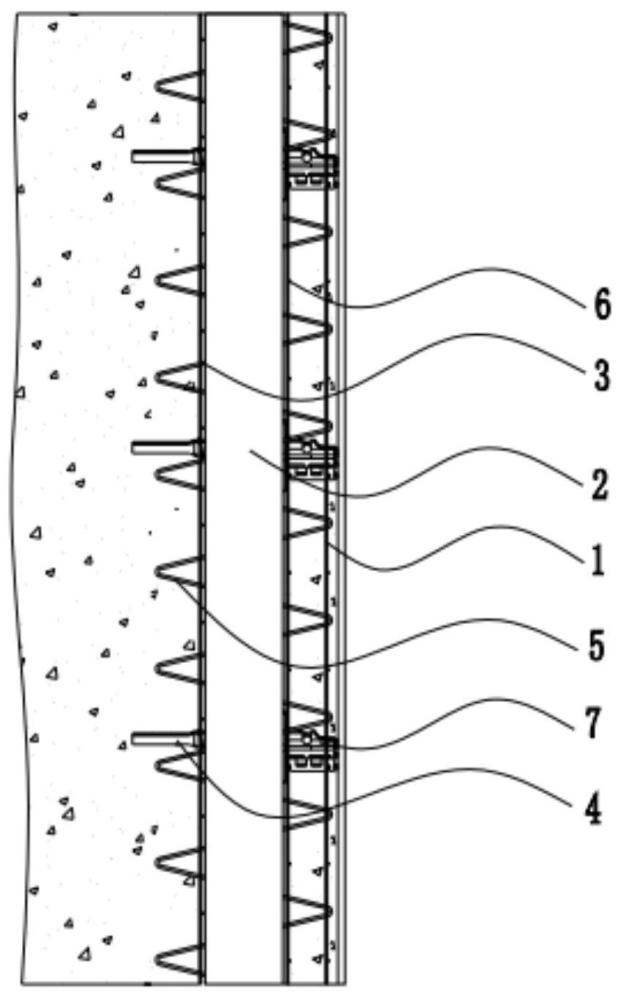

1.一种建筑保温墙体结构,依次包括第一钢丝网架(1)、保温板(2)、第二钢丝网架(3)以及钢筋(4),所述第一钢丝网架(1)与第二钢丝网架(3)之间设有贯穿保温板(2)的腹丝(5),其特征在于:还包括:第三钢丝网架(6),设置在第一钢丝网架(1)与保温板(2)之间,所述第三钢丝网架(6)与保温板(2)的一侧贴合;

支撑件(7),安装在第一钢丝网架(1)或第三钢丝网架(6)上,所述支撑件(7)的一端与保温板(2)接触;

所述第二钢丝网架(3)与保温板(2)的另一侧贴合。

2.如权利要求1所述的一种建筑保温墙体结构,其特征在于:所述腹丝(5)呈W形,所述腹丝(5)分别与第一钢丝网架(1)、第三钢丝网架(6)以及第二钢丝网架(3)焊接配合。

3.如权利要求1所述的一种建筑保温墙体结构,其特征在于:所述支撑件(7)上设有用于穿过保温板(2)的隔热套(8),所述隔热套(8)与钢筋(4)配合。

4.如权利要求1所述的一种建筑保温墙体结构,其特征在于:所述支撑件(7)的表面均布有通槽(9)。

5.如权利要求1所述的一种建筑保温墙体结构,其特征在于:所述支撑件(7)远离保温板(2)的一端位于第一钢丝网架(1)的外侧,所述支撑件(7)位于第一钢丝网架(1)外侧的端面均布有凸起部(10)。

6.如权利要求1所述的一种建筑保温墙体结构,其特征在于:所述支撑件(7)的一侧设有用于钢筋(4)配合的一号卡槽(11)。

7.如权利要求1所述的一种建筑保温墙体结构,其特征在于:所述支撑件(7)设有连接部(12),所述连接部(12)设有用于与第一钢丝网架(1)或第三钢丝网架(6)配合的二号卡槽(13)。

8.如权利要求7所述的一种建筑保温墙体结构,其特征在于:所述支撑件(7)与连接部(12)为一体成型。
