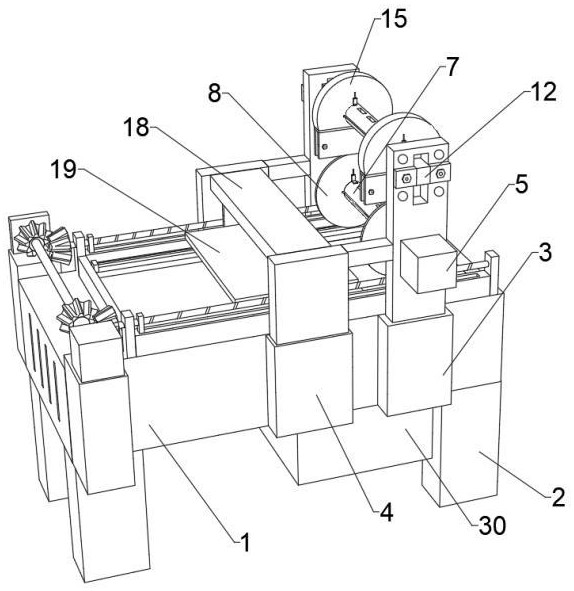

1.一种带有废料回收功能的纸箱切纸机,包括底座(1)、支撑腿(2)、液压机(3)、放置台(28)和平台(32),其特征在于:所述底座(1)的下端设置有支撑腿(2),所述底座(1)的侧面设置有液压机(3),所述底座(1)的上端设置有平台(32),所述平台(32)的上端设置有放置台(28),所述液压机(3)的上端设置有切割结构,所述切割结构的上方设置有磨刀结构,所述平台(32)的上端设置有压平结构,所述底座(1)的上端设置有推动结构,所述底座(1)的内部设置有集屑结构,且集屑结构位于切割结构的下方,所述液压机(3)的侧面设置有第一电机(5),所述第一电机(5)的顶端设置有连接轴(7),所述连接轴(7)的表面开设有卡槽,且连接轴(7)的表面开设有滑动槽,所述切割结构包括切割刀片(8)、卡块(9)、支撑弹簧(10)和滑动块(11),所述连接轴(7)的表面设置有切割刀片(8),所述切割刀片(8)的内部设置有支撑弹簧(10),所述支撑弹簧(10)的一端设置有卡块(9),且卡块(9)嵌入式安装在连接轴(7)表面的卡槽的内部,所述切割刀片(8)的侧面设置有滑动块(11),且滑动块(11)与连接轴(7)表面的滑动槽滑动连接。

2.根据权利要求1所述的一种带有废料回收功能的纸箱切纸机,其特征在于:所述液压机(3)的顶端设置中有固定块(12),且固定块(12)与液压机(3)滑动连接,所述固定块(12)的侧面设置有第一螺栓(13),且第一螺栓(13)贯穿固定块(12),所述第一螺栓(13)与液压机(3)螺纹连接,所述固定块(12)的侧面设置有固定轴(14),所述固定轴(14)的表面同样开设有卡槽,所述固定轴(14)的表面同样开设有滑动槽,所述固定轴(14)的表面设置有限位块(15),所述限位块(15)的内部设置中有支撑弹簧(10)和卡块(9)。

3.根据权利要求2所述的一种带有废料回收功能的纸箱切纸机,其特征在于:所述磨刀结构包括磨刀块(16)和第二螺栓(17),所述限位块(15)的下端设置有磨刀块(16),且磨刀块(16)与限位块(15)滑动连接,所述磨刀块(16)的侧面设置中有第二螺栓(17),且第二螺栓(17)贯穿磨刀块(16)。

4.根据权利要求3所述的一种带有废料回收功能的纸箱切纸机,其特征在于:所述压平结构包括连接杆(6)、伸缩杆(4)、支撑块(18)、压力块(19)和滚轮(20),所述液压机(3)的侧面设置有连接杆(6),所述连接杆(6)的另一侧设置有伸缩杆(4),所述伸缩杆(4)的侧面设置有支撑块(18),所述支撑块(18)的下端设置有压力块(19),所述压力块(19)的下端设置有滚轮(20)。

5.根据权利要求4所述的一种带有废料回收功能的纸箱切纸机,其特征在于:所述推动结构包括第二电机(21)、转轴(22)、第一锥齿轮(23)、第二锥齿轮(24)、丝杆(25)、限位板(26)和推动块(27),所述底座(1)的上端设置有第二电机(21),所述第二电机(21)的顶端设置有转轴(22),所述转轴(22)的表面设置有第一锥齿轮(23),所述第一锥齿轮(23)的侧面设置有第二锥齿轮(24),且第一锥齿轮(23)与第二锥齿轮(24)啮合连接,所述第二锥齿轮(24)的一端设置有丝杆(25),所述丝杆(25)的表面设置有限位板(26),且限位板(26)与底座(1)滑动连接,所述限位板(26)与丝杆(25)螺纹连接,所述限位板(26)的下端设置有推动块(27),且推动块(27)与底座(1)滑动连接。

6.根据权利要求1所述的一种带有废料回收功能的纸箱切纸机,其特征在于:所述集屑结构包括散热孔(29)、收集箱(30)、抽风机(31)和过滤板(33),所述底座(1)的侧面开设有散热孔(29),所述底座(1)的下端设置有收集箱(30),所述底座(1)的内部设置有抽风机(31),所述抽风机(31)的侧面设置有过滤板(33)。
