专利号: 2024208708667
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

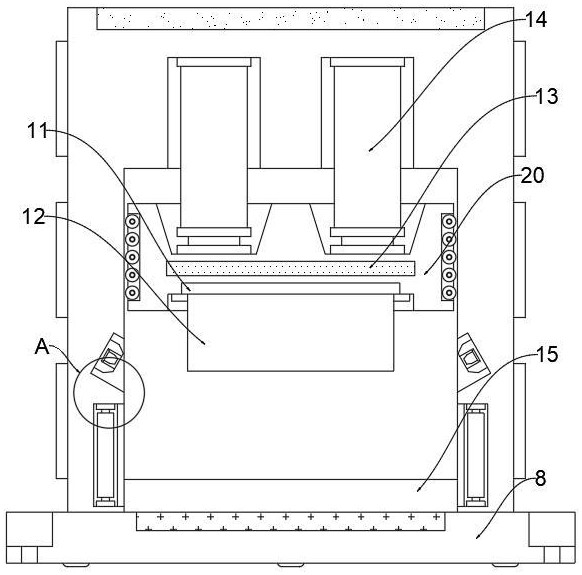

1.一种具有印花功能的服装生产装置,包括服装印花主体(1),其特征在于:所述服装印花主体(1)的下方设置有下固定底板(8),且下固定底板(8)与服装印花主体(1)为一体结构,所述服装印花主体(1)的内部设置有内固定板块(20),且内固定板块(20)与服装印花主体(1)通过电动推杆(14)固定连接,所述内固定板块(20)下方的两侧均设置有定位射线(17),且定位射线(17)与服装印花主体(1)通过射线固定块(16)固定连接,所述射线固定块(16)的下方设置有照明灯块(18),且照明灯块(18)与服装印花主体(1)通过卡槽固定连接。

2.根据权利要求1所述的一种具有印花功能的服装生产装置,其特征在于:所述照明灯块(18)的一侧设置有防护玻璃(19),且防护玻璃(19)与服装印花主体(1)通过卡槽固定连接,所述下固定底板(8)的两端均设置有螺栓限位孔(10),且螺栓限位孔(10)设置有两个以上,所述内固定板块(20)的上方设置有限位方块(11),且限位方块(11)与服装印花主体(1)为一体结构。

3.根据权利要求2所述的一种具有印花功能的服装生产装置,其特征在于:所述下固定底板(8)上方的中间位置处设置有防滑底垫(7),且防滑底垫(7)与下固定底板(8)通过卡槽固定连接,所述服装印花主体(1)上方的中间位置处设置有上防护垫(3),且上防护垫(3)与服装印花主体(1)通过卡槽固定连接。

4.根据权利要求3所述的一种具有印花功能的服装生产装置,其特征在于:所述服装印花主体(1)的两侧均设置有防护外方块(4),且防护外方块(4)与服装印花主体(1)粘贴连接,所述防护外方块(4)设置有两个以上,所述服装印花主体(1)一侧上方的中间位置处设置有检修活动盖(2),且检修活动盖(2)与服装印花主体(1)通过卡槽固定连接。

5.根据权利要求4所述的一种具有印花功能的服装生产装置,其特征在于:所述检修活动盖(2)下方的一侧设置有检修盖横把(6),且检修盖横把(6)与检修活动盖(2)通过卡槽固定连接,所述内固定板块(20)的下方设置有可拆卸印花模块(12),且可拆卸印花模块(12)与内固定板块(20)固定连接,所述服装印花主体(1)下方的中间位置处设置有服装放置槽(15)。

6.根据权利要求5所述的一种具有印花功能的服装生产装置,其特征在于:所述内固定板块(20)内部的中间位置处设置有减震内块(13),且减震内块(13)与内固定板块(20)通过卡槽固定连接,所述下固定底板(8)的下端设置有摩擦增加垫条(9),且摩擦增加垫条(9)设置有两个以上,所述摩擦增加垫条(9)的一侧设置有防护底垫块(5),且防护底垫块(5)与下固定底板(8)通过卡槽固定连接,所述防护底垫块(5)设置有两个以上。
