专利号: 2024208650929
申请人: 新昌县顺春机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

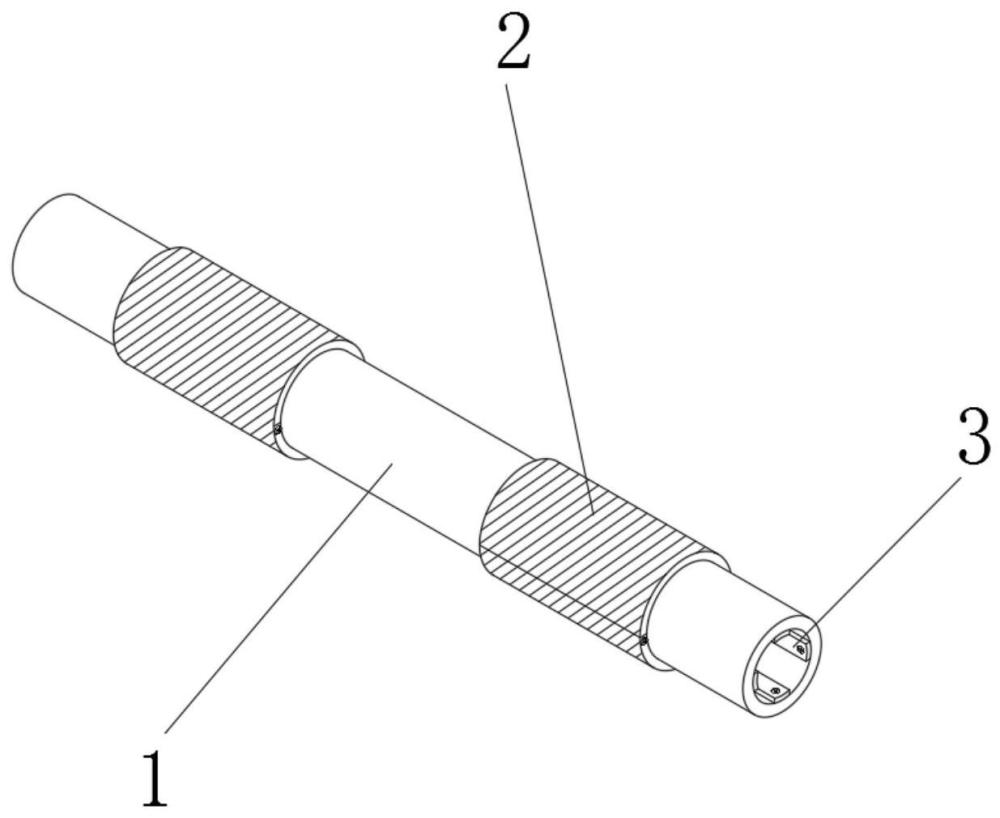

1.一种高效抗弯曲牵伸罗拉轴,包括牵伸罗拉轴(1),其特征在于:所述牵伸罗拉轴(1)两端的外壁设置有可拆卸梳棉组件(2),所述牵伸罗拉轴(1)两端的外壁开设有环形槽(4),所述可拆卸梳棉组件(2)包括上弧形梳棉板(7)、下弧形梳棉板(8)、限位块(9)、插槽(10)、第一螺纹孔(11)、插块(12)与第二螺纹孔(13),所述环形槽(4)的左右两侧固定安装有橡胶套(5),所述环形槽(4)上下两端外表面的中部设置有限位槽(6),所述牵伸罗拉轴(1)的内部固定安装有加强筋(3),所述加强筋(3)的数量为四组。

2.根据权利要求1所述的一种高效抗弯曲牵伸罗拉轴,其特征在于:四组所述加强筋(3)等间距固定安装于牵伸罗拉轴(1)的内壁。

3.根据权利要求2所述的一种高效抗弯曲牵伸罗拉轴,其特征在于:一组所述可拆卸梳棉组件(2)中所述限位块(9)的数量为两组,两组所述限位块(9)固定安装于上弧形梳棉板(7)、下弧形梳棉板(8)内壁的中部。

4.根据权利要求3所述的一种高效抗弯曲牵伸罗拉轴,其特征在于:所述上弧形梳棉板(7)与下弧形梳棉板(8)卡接于环形槽(4)中。

5.根据权利要求4所述的一种高效抗弯曲牵伸罗拉轴,其特征在于:一组所述可拆卸梳棉组件(2)中所述插块(12)、第二螺纹孔(13)、插槽(10)与第一螺纹孔(11)的数量均为四组,四组所述插块(12)固定安装于上弧形梳棉板(7)下端外表面的四角,四组所述插槽(10)开设于下弧形梳棉板(8)上端外表面的四角,四组所述第一螺纹孔(11)开设于下弧形梳棉板(8)两端外表面上部的左右两侧,所述第二螺纹孔(13)开设于插块(12)的一侧外表面,所述第一螺纹孔(11)与插槽(10)连通。

6.根据权利要求5所述的一种高效抗弯曲牵伸罗拉轴,其特征在于:所述限位块(9)的外壁与限位槽(6)之间为插接,所述插块(12)的外壁与插槽(10)之间为插接,所述上弧形梳棉板(7)与下弧形梳棉板(8)之间设置有固定螺栓,且所述固定螺栓螺纹连接在第二螺纹孔(13)与第一螺纹孔(11)之间。
