专利号: 2024208649705
申请人: 新昌县东帅机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

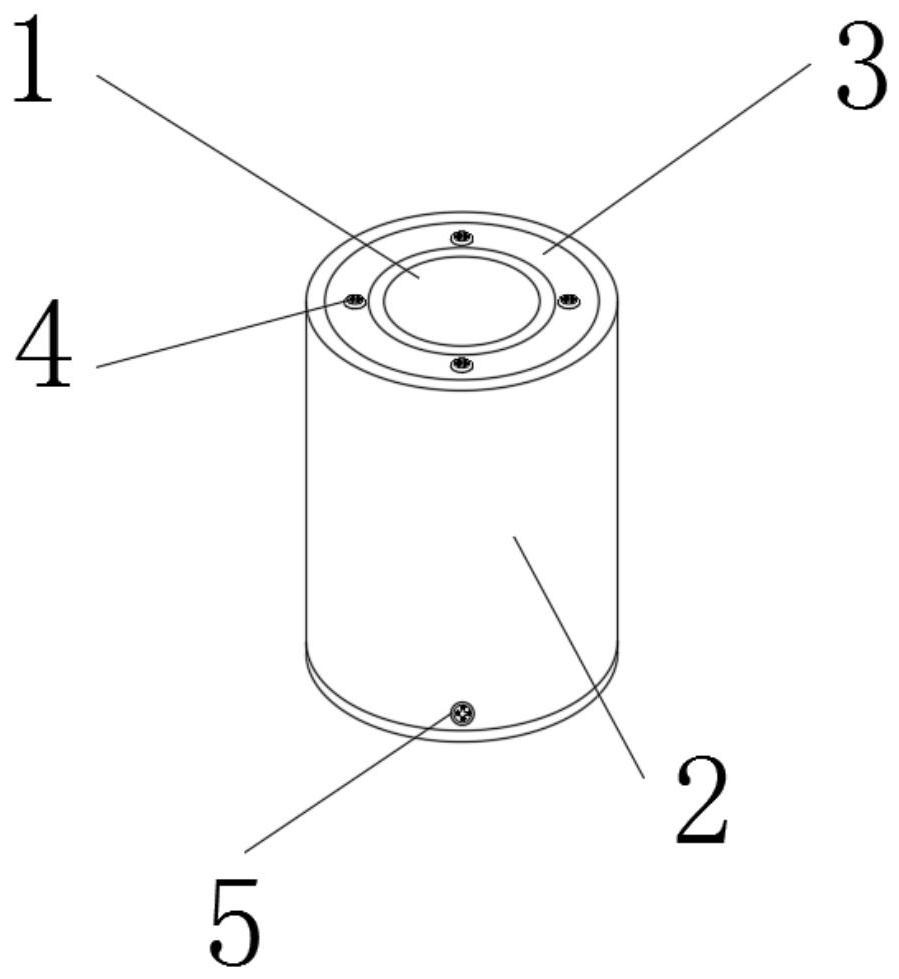

1.一种具有降噪功能的阀套,包括阀套(1),其特征在于:所述阀套(1)的外部设置有中空圆柱套(2),所述阀套(1)与中空圆柱套(2)之间设置有上封环盘(3),所述阀套(1)下端的外壁固定安装有下支撑环体(6),所述下支撑环体(6)的上端外表面固定安装有限位环(11),所述阀套(1)上部的外壁固定安装有上支撑环体(7),所述上封环盘(3)的上端外表面开设有第二螺栓孔(10),所述中空圆柱套(2)下部的外壁开设有第三螺栓孔(12),所述限位环(11)的外壁开设有第四螺栓孔(13),所述上封环盘(3)与上支撑环体(7)之间设置有第一固定螺栓(4),所述中空圆柱套(2)与限位环(11)之间设置有第二固定螺栓(5),所述阀套(1)的外壁设置有降噪棉(8)。

2.根据权利要求1所述的一种具有降噪功能的阀套,其特征在于:所述降噪棉(8)填充在阀套(1)的外壁与中空圆柱套(2)的内壁之间。

3.根据权利要求2所述的一种具有降噪功能的阀套,其特征在于:所述降噪棉(8)的材质为石岩棉。

4.根据权利要求3所述的一种具有降噪功能的阀套,其特征在于:所述中空圆柱套(2)下端的内壁与限位环(11)的外壁之间为套接。

5.根据权利要求4所述的一种具有降噪功能的阀套,其特征在于:所述上封环盘(3)位于中空圆柱套(2)上端的内壁与阀套(1)上端的外壁之间。

6.根据权利要求5所述的一种具有降噪功能的阀套,其特征在于:

所述第一固定螺栓(4)螺纹连接在第一螺栓孔(9)与第二螺栓孔(10)之间,所述第二固定螺栓(5)螺纹连接在第三螺栓孔(12)与第四螺栓孔(13)之间。
