专利号: 2024208625077
申请人: 兴合环保科技(湖北)有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

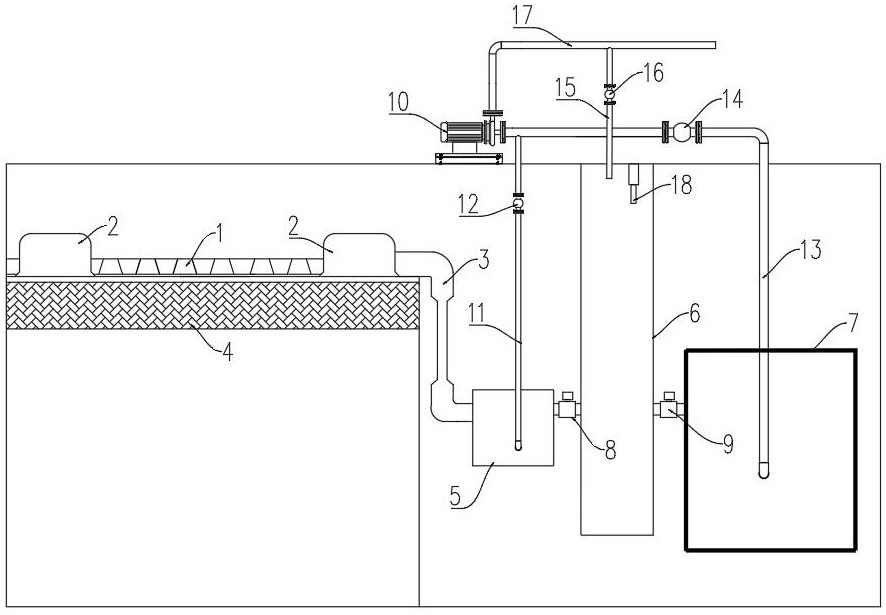

1.一种海绵城市智能防排水系统,包括铺设在地下建筑顶板(4)上的排水板(1),所述排水板(1)的边缘连通有排水槽(2),所述排水槽(2)通过落水管(3)与沉淀井(6)连通,所述沉淀井(6)通过沉淀管与地下水箱(7)连通,其特征在于:所述落水管(3)下端和沉淀井(6)之间连接有密闭的过渡箱(5),过渡箱(5)和沉淀井(6)通过过渡管连通且过渡管上装有第一开关阀(8),所述沉淀管上装有第二开关阀(9);

还包括水泵(10),所述水泵(10)的入口通过过渡进水管(11)与过渡箱(5)连通且过渡进水管(11)上装有过渡进水阀(12),水泵(10)的入口通过主进水管(13)与地下水箱(7)连通且主进水管(13)上装有主进水阀(14),水泵(10)的出口通过沉淀井出水管(15)与沉淀井(6)连通且沉淀井出水管(15)上装有沉淀井出水阀(16)。

2.根据权利要求1所述的一种海绵城市智能防排水系统,其特征在于:所述水泵(10)的出口连通有主出水管(17)。

3.根据权利要求1所述的一种海绵城市智能防排水系统,其特征在于:所述沉淀井(6)内装有液位计(18)。

4.根据权利要求1所述的一种海绵城市智能防排水系统,其特征在于:所述落水管(3)上设有竖向的变径段,所述变径段的直径小于落水管(3)上端的直径。

5.根据权利要求1所述的一种海绵城市智能防排水系统,其特征在于:所述沉淀井(6)上端延伸至地面且装有透气井盖。

6.根据权利要求1所述的一种海绵城市智能防排水系统,其特征在于:所述过渡箱(5)的容积为0.5‑1立方米。
