专利号: 2024208584931
申请人: 刘明
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

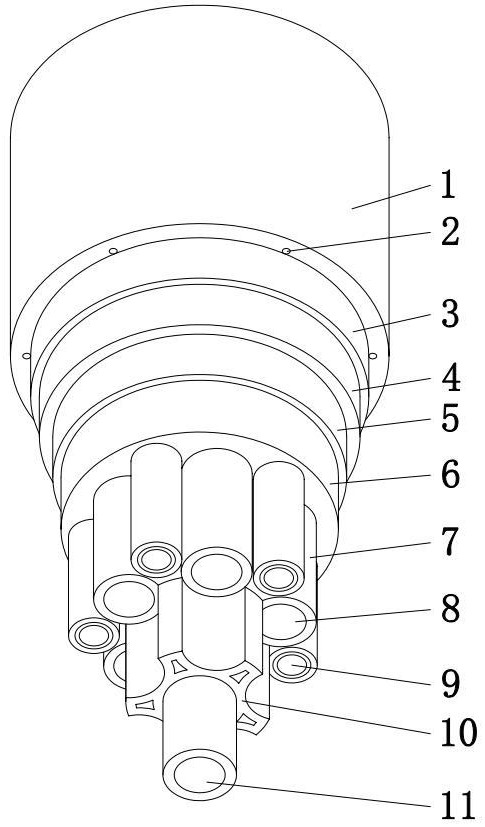

1.一种加强防护电缆,包括骨架(10),其特征在于:所述骨架(10)的外部卡接有呈等距离分布的线芯(8)和光纤(9),且线芯(8)与光纤(9)之间交替分布,所述线芯(8)和光纤(9)的外部包覆有电缆包带(5),且电缆包带(5)与线芯(8)和光纤(9)之间填充有填充绳(6),所述填充绳(6)的外部包覆有电缆包带(5),且电缆包带(5)的外部包覆有内护套(4),所述内护套(4)的外部包覆有钢带铠装(3),且钢带铠装(3)的外部包覆有外护套(1),所述骨架(10)的内部开有芯孔(16),且芯孔(16)的内部插接有高弹导线(11)。

2.根据权利要求1所述的一种加强防护电缆,其特征在于:所述高弹导线(11)的外部包覆有弹性套(12),且弹性套(12)位于芯孔(16)的内部。

3.根据权利要求1所述的一种加强防护电缆,其特征在于:所述线芯(8)的外部包覆有线芯护层(7),且线芯护层(7)与骨架(10)相互接触。

4.根据权利要求1所述的一种加强防护电缆,其特征在于:所述光纤(9)的外部包覆有光纤护层(13),且光纤护层(13)的外部包覆有隔热层(14)。

5.根据权利要求1所述的一种加强防护电缆,其特征在于:所述骨架(10)的侧面外壁上开有呈等距离分布的卡槽(15),且线芯(8)卡接在卡槽(15)的内部,所述骨架(10)的内部开有呈等距离分布的空腔(17)。

6.根据权利要求1所述的一种加强防护电缆,其特征在于:所述外护套(1)的侧面内壁上嵌合有呈等距离分布的撕裂绳(2),且撕裂绳(2)的一侧外壁与钢带铠装(3)相互接触。
