专利号: 2024208571927
申请人: 山东同晟建设工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

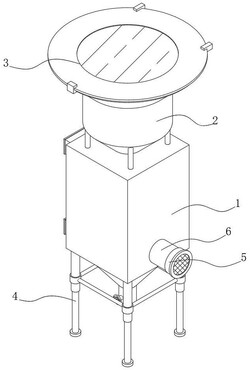

1.一种用于风景园林的枯枝落叶处理设备,包括箱体(1),其特征在于:所述箱体(1)的顶部连通有筒体(2),所述筒体(2)的顶部活动安装有密封盖板(3),所述筒体(2)的内部固定安装有安装支架(20),所述安装支架(20)的相对侧固定安装有伺服电机(9),所述伺服电机(9)的输出端固定安装有传动轴(24),所述传动轴(24)的外侧固定安装有若干螺旋切刀片(10),所述传动轴(24)底端的外侧固定安装有反向锥形螺旋刀片(18),所述箱体(1)的底端的外侧固定安装有支腿架(4),所述箱体(1)内腔的顶部固定安装有导流锥(16),所述导流锥(16)的内部开设有若干出料孔一(17),所述导流锥(16)的底部固定安装有限位筒(15),所述箱体(1)一侧的内部固定安装有第一出料盒(7),所述第一出料盒(7)的一端开设有若干出料孔二(21),所述第一出料盒(7)的内部活动安装有可更换式滤网(22),所述限位筒(15)的外侧固定安装有导流板(14),所述箱体(1)一端的内侧固定安装有第二出料盒(8),所述第二出料盒(8)一端的顶部开设有出料槽(13),所述箱体(1)一侧的底部连通有进气筒(6),所述进气筒(6)的外侧螺纹连接有旋盖滤网(5),所述进气筒(6)的内部固定安装有风机(19),所述进气筒(6)的内部固定安装有若干气流加热器(23),所述进气筒(6)远离旋盖滤网(5)的一端连通有导流管(12),所述导流管(12)的另一端活动安装有出风头(11),所述第一出料盒(7)和第二出料盒(8)的外侧均活动安装有盒门,所述箱体(1)的底端设置有阀门。

2.根据权利要求1所述的一种用于风景园林的枯枝落叶处理设备,其特征在于:所述筒体(2)通过支架固定安装在箱体(1)的顶部,所述螺旋切刀片(10)和反向锥形螺旋刀片(18)的规格尺寸与筒体(2)的规格尺寸相适配,所述螺旋切刀片(10)呈圆周线性均匀分布在传动轴(24)的外侧,所述螺旋切刀片(10)的上倾角度为5°。

3.根据权利要求1所述的一种用于风景园林的枯枝落叶处理设备,其特征在于:所述第二出料盒(8)固定贯穿箱体(1)并延伸固定至限位筒(15)的底部,所述导流板(14)的外侧固定安装在箱体(1)的内壁,且导流板(14)的内侧固定安装在限位筒(15)的外壁,所述出料槽(13)的位置与导流板(14)的倾斜底端相连通。

4.根据权利要求1所述的一种用于风景园林的枯枝落叶处理设备,其特征在于:所述出料孔一(17)呈线性圆周阵列均匀分布在导流锥(16)的内部,所述出料孔一(17)的规格尺寸比出料孔二(21)的规格尺寸大。

5.根据权利要求1所述的一种用于风景园林的枯枝落叶处理设备,其特征在于:所述出料孔二(21)呈线性均匀分布在第一出料盒(7)一端的内部,所述第一出料盒(7)固定贯穿并延伸至导流锥(16)的内侧,所述出料孔二(21)位于导流锥(16)的内侧。

6.根据权利要求1所述的一种用于风景园林的枯枝落叶处理设备,其特征在于:所述导流管(12)位于限位筒(15)的内部,所述出风头(11)位于限位筒(15)的圆心处,所述出风头(11)的外侧开设有若干均匀出风小孔。
