专利号: 2024208512581
申请人: 新昌县天亿轴承有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

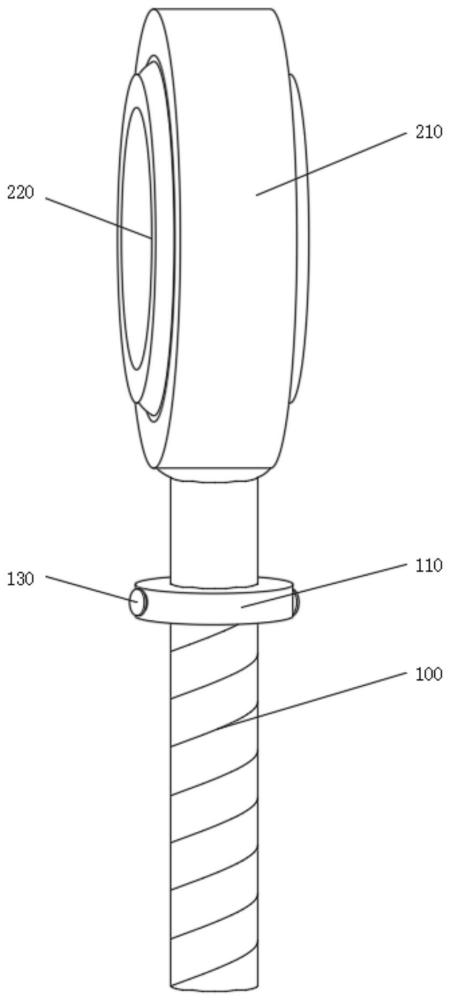

1.一种使用寿命长的关节轴承,其特征在于:包括第一螺纹杆(100)和第二螺纹杆(200),所述第二螺纹杆(200)螺接在所述第一螺纹杆(100)的顶端,所述第一螺纹杆(100)的外侧壁上侧固定连接有安装环(110),所述安装环(110)的内部左右两侧开有安装槽(120),左右两侧所述安装槽(120)的内腔滑动连接有插榫(121),左右两侧所述插榫(121)的末端贯穿左右两侧所述安装槽(120)并延伸至所述第二螺纹杆(200)的内部,且左侧所述插榫(121)与右侧所述插榫(121)插接,所述安装环(110)的外侧壁左右两侧插接有螺纹连接杆(130),左右两侧所述螺纹连接杆(130)的末端贯穿所述安装环(110)并延伸至左右两侧所述安装槽(120)的内腔,且左右两侧所述螺纹连接杆(130)的末端与左右两侧所述插榫(121)转动连接。

2.根据权利要求1所述的一种使用寿命长的关节轴承,其特征在于:左右两侧所述螺纹连接杆(130)的外侧壁套接有复位弹簧(131)。

3.根据权利要求1所述的一种使用寿命长的关节轴承,其特征在于:所述第二螺纹杆(200)的顶端固定连接有外轴承环(210),所述外轴承环(210)的内侧壁固定连接有润滑层(211)。

4.根据权利要求3所述的一种使用寿命长的关节轴承,其特征在于:所述润滑层(211)的内侧壁之间转动连接有内轴承环(220),所述外轴承环(210)的外侧壁上侧开有滴油孔(230)。

5.根据权利要求4所述的一种使用寿命长的关节轴承,其特征在于:所述外轴承环(210)的内腔底部固定连接有疏油层(240),所述疏油层(240)的顶部固定连接有导流仓(250)。

6.根据权利要求5所述的一种使用寿命长的关节轴承,其特征在于:所述外轴承环(210)的内腔底部左右两侧开有导流孔(260),且左右两侧所述导流孔(260)均匀分布。
