专利号: 2024208424970
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

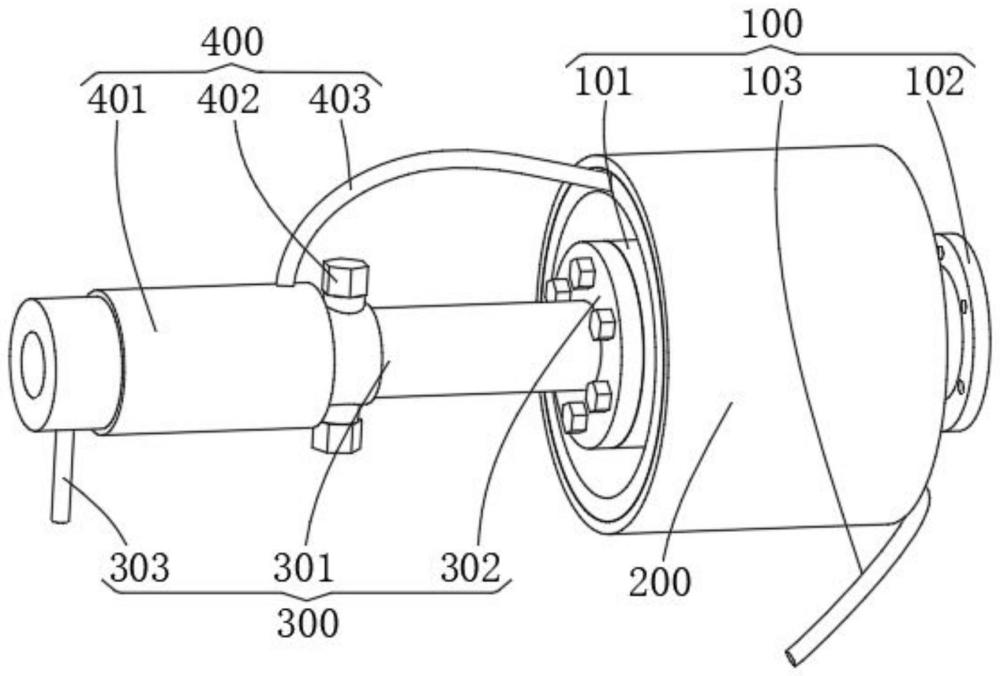

1.一种塑料管成型模头,其特征在于,包括:

模头主体(100),包括设置的模座(101)、设置在所述模座(101)右侧的排出管(103)和设置在所述模座(101)内部的冷却腔(104);

硅胶套(200),套接在所述模座(101)的外部;

冷却组件(300),包括设置在所述模座(101)左侧的输送管(301)、设置在所述输送管(301)底部的进水管(303)和设置在所述进水管(303)上的冷却槽(304);

调节组件(400),包括与所述输送管(301)滑动连接的调节管(401)和设置在所述调节管(401)顶部的连接管(403)。

2.根据权利要求1所述的一种塑料管成型模头,其特征在于,所述模座(101)的右侧设置有第一安装板(102),所述模座(101)的内部设置有模芯(105)。

3.根据权利要求1所述的一种塑料管成型模头,其特征在于,所述排出管(103)与冷却腔(104)相连通。

4.根据权利要求1所述的一种塑料管成型模头,其特征在于,所述输送管(301)的右侧设置有第二安装板(302),所述第二安装板(302)通过螺栓与模座(101)固定连接。

5.根据权利要求1所述的一种塑料管成型模头,其特征在于,所述调节管(401)上螺纹连接有紧固旋钮(402),所述调节管(401)的内壁依次卡接有第一密封圈(404)和第二密封圈(405)。

6.根据权利要求1所述的一种塑料管成型模头,其特征在于,所述连接管(403)的右侧与模座(101)固定连接,且连接管(403)与冷却腔(104)相连通。
