专利号: 2024208398410
申请人: 安徽名膜环境技术有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

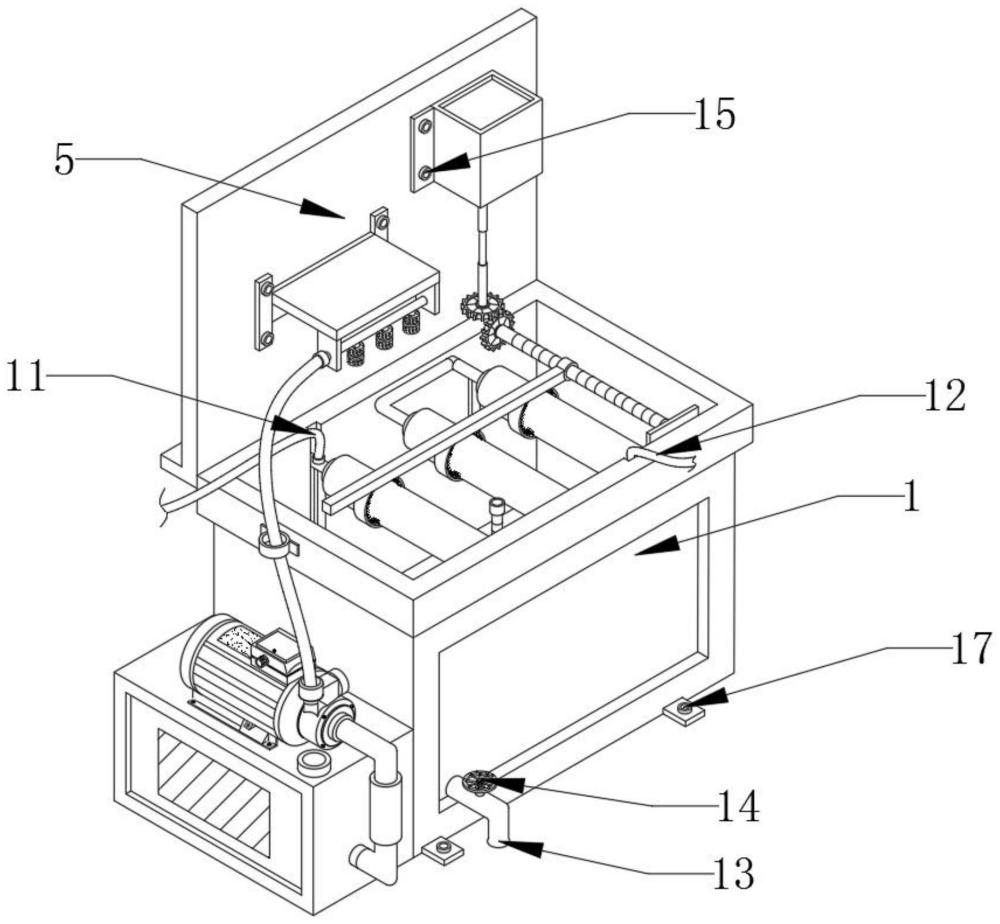

1.一种膜分离设备清洗装置,包括清洗仓(1),其特征在于:所述清洗仓(1)的底部固定连接有储存箱(2),所述储存箱(2)的内部固定连接有升降机构(3),所述升降机构(3)包括固定连接于储存箱(2)内部的防水电机(301),所述防水电机(301)的输出端固定连接有丝杆A(302),所述丝杆A(302)的表面螺纹连接有支撑架(303),所述升降机构(3)的顶部固定连接有膜元件(4),所述清洗仓(1)的一侧固定连接有支撑板(5),所述支撑板(5)的一侧螺纹连有电机箱(6),所述电机箱(6)的内部螺纹连接有清洗机构(7),所述清洗机构(7)包括螺纹连接于电机箱(6)内部的伺服电机(701),所述伺服电机(701)的输出端花键连接有传动杆(702),所述传动杆(702)的底部固定连接有伸缩连接杆(707),所述伸缩连接杆(707)的一端固定连接有主齿轮(703),所述主齿轮(703)的表面啮合有辅齿轮(704),所述辅齿轮(704)的一端固定连接有丝杆B(705),所述丝杆B(705)的表面螺纹连接有环形毛刷(706),所述环形毛刷(706)滑动连接于膜元件(4)的表面,所述清洗仓(1)的一侧固定连接有清洗剂箱(8),所述清洗剂箱(8)的一侧通过管道贯通连接有喷洒机构(9),所述喷洒机构(9)包括通过管道贯通连接于清洗剂箱(8)一侧的水泵(901),所述水泵(901)的一侧通过软管贯通连接有流通管(902),所述流通管(902)的表面贯通连接有三组雾化喷头(903)。

2.根据权利要求1所述的一种膜分离设备清洗装置,其特征在于:所述支撑板(5)的一侧螺纹连接有放置架(10),所述放置架(10)固定连接于流通管(902)的表面。

3.根据权利要求1所述的一种膜分离设备清洗装置,其特征在于:所述膜元件(4)滑动连接于清洗仓(1)内壁开设的滑槽内部,所述膜元件(4)的一侧开设有进水软管(11),所述膜元件(4)的另一侧开设有出水软管(12)。

4.根据权利要求1所述的一种膜分离设备清洗装置,其特征在于:所述清洗仓(1)的下表面固定连接有排污口(13),所述排污口(13)的表面固定连接有阀门(14)。

5.根据权利要求1所述的一种膜分离设备清洗装置,其特征在于:所述电机箱(6)和支撑板(5)的表面均开设有四组螺纹孔,所述螺纹孔的内部螺纹连接有螺栓(15)。

6.根据权利要求1所述的一种膜分离设备清洗装置,其特征在于:所述清洗剂箱(8)的表面开设有观察窗,所述清洗剂箱(8)的顶部开设有注液口(16)。

7.根据权利要求1所述的一种膜分离设备清洗装置,其特征在于:所述清洗仓(1)的表面开设有四组螺纹孔,所述螺纹孔的内部螺纹连接有螺纹柱(17)。
