专利号: 2024208326357
申请人: 安徽省光合时代文化传媒有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

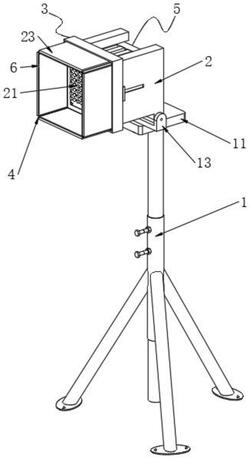

1.一种影视拍摄用补光灯架,其特征在于:包括升降三脚架,升降三脚架的顶部固定有安装板,安装板上转动安装有呈竖直状的转轴一,转轴一顶部固定有铰接架,安装板上固定安装有用于驱使转轴一进行转动的电机一,铰接架上转动安装有安装壳,铰接架上固定安装有用于驱使安装壳进行转动的电机二;

所述安装壳的一端通过螺丝固定安装有补光灯板,安装壳的外侧壁且靠近补光灯板的一端呈环形阵列固定安装有铰接块,铰接块上铰接有遮光板,铰接块上安装有作用于遮光板的驱使件,其用于使遮光板绕铰接块转动,以使遮光板与安装壳相垂直;

所述安装壳上安装有作用于多个遮光板的推动机构,其用于使多个遮光板分别绕多个铰接块转动,以使多个遮光板的自由端相互靠近,相邻两个所述遮光板之间连接有弹性遮光片。

2.根据权利要求1所述的一种影视拍摄用补光灯架,其特征在于:所述驱使件包括:

卷簧,铰接块上固定有呈水平状的固定轴,遮光板套设在固定轴外部且与铰接块相铰接,卷簧套设在固定轴外部,且卷簧的两端分别与固定轴和遮光板相固接。

3.根据权利要求1所述的一种影视拍摄用补光灯架,其特征在于:所述推动机构包括对称滑动安装在安装壳外部的滑块,两个滑块上固定有套设在安装壳外部的推动壳,推动壳的一端与多个遮光板接触,当遮光板与推动壳内侧壁相贴合时,相邻两个遮光板相互靠近一侧相接触,安装壳上安装有与其中一个滑块相连接的驱动机构,其用于使所述滑块在安装壳上滑动或停止滑动。

4.根据权利要求3所述的一种影视拍摄用补光灯架,其特征在于:所述驱动机构包括呈水平方向且转动安装在安装壳上的螺纹杆,螺纹杆与所述滑块螺纹连接,安装壳上固定安装有用于驱使螺纹杆进行转动的电机三。

5.根据权利要求1所述的一种影视拍摄用补光灯架,其特征在于:所述安装壳上安装有作用于补光灯板的散热机构,其用于对补光灯板进行散热。

6.根据权利要求5所述的一种影视拍摄用补光灯架,其特征在于:所述散热机构包括:

传导块,安装壳上开设有通孔,补光灯板位于通孔的一端,安装壳顶部开设有与通孔相连通的开口,通孔内固定安装有与补光灯板相贴合的传导块,传导块远离补光灯板的一侧且位于开口下方呈水平方向线性阵列固定有多个传导立板,相邻两个所述传导立板之间存在间隙,通孔内固定安装有与多个传导立板均相接触的抽风扇。

7.根据权利要求3所述的一种影视拍摄用补光灯架,其特征在于:所述遮光板远离推动壳的一侧开设有安装槽,遮光板上且位于安装槽内固定安装有反光片。
