专利号: 2024208308594
申请人: 苏州科欣利机械科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

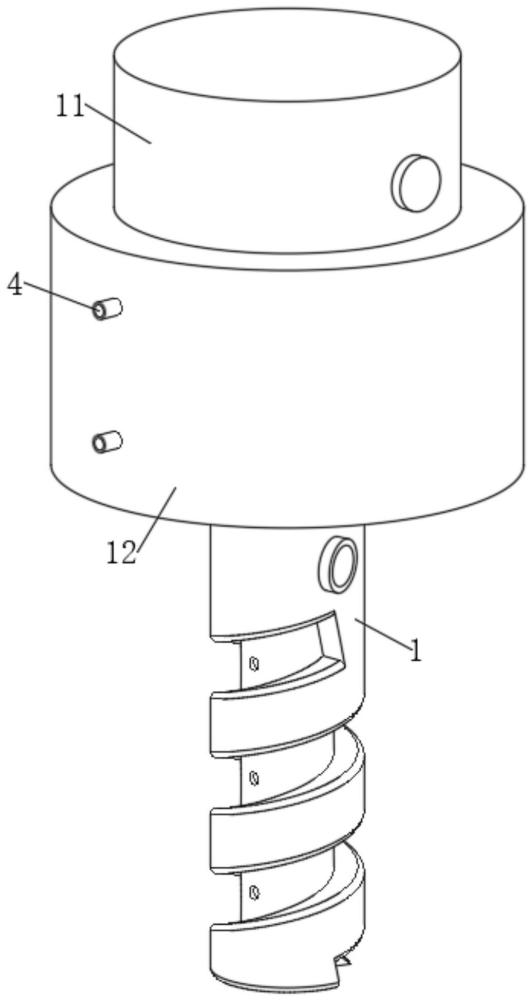

1.一种复合铣刀,包括铣刀主体(1),其特征在于:所述铣刀主体(1)的上端设有刀柄(11),所述刀柄(11)的下表面围绕铣刀主体(1)固定设有储水套(12),所述储水套(12)的中间端贯穿开设有通槽(121),所述铣刀主体(1)的顶部可贯穿通槽(121)与刀柄(11)连接,所述储水套(12)的内部固定设有隔板(13),所述储水套(12)内部通过隔板(13)分隔为第一凹槽(14)和第二凹槽(15),所述第一凹槽(14)位于第二凹槽(15)的上方,所述铣刀主体(1)的内部开设有冷却槽(18),所述铣刀主体(1)的上端位于通槽(121)内开设有与冷却槽(18)相通的第二进水口(17),所述铣刀主体(1)的刀槽处贯穿开设有与冷却槽(18)相通的第一排水口(181),所述第一凹槽(14)内开设有与第二进水口(17)相对的第一进水口(16),所述第二凹槽(15)内贯穿开设有与通槽(121)相通的第二排水口(19),所述刀柄(11)与铣刀主体(1)的顶部之间设有安装组件。

2.如权利要求1所述的一种复合铣刀,其特征在于,所述储水套(12)位于第一凹槽(14)和第二凹槽(15)处均设有注水管(4)。

3.如权利要求1所述的一种复合铣刀,其特征在于,所述铣刀主体(1)位于刀槽的上方开设有与冷却槽(18)相通的入口(5)。

4.如权利要求1所述的一种复合铣刀,其特征在于,所述安装组件包括第三凹槽(2),所述第三凹槽(2)内滑动设有移动块(22),所述移动块(22)面向安装槽(111)一侧的四角处固定设有定位杆(23),所述铣刀主体(1)的顶端开设有与定位杆(23)相对应的定位槽(24),所述定位杆(23)可贯穿第三凹槽(2)插设在定位槽(24)内,所述第三凹槽(2)内转动设有螺杆(21),所述移动块(22)螺纹设置在螺杆(21)上。

5.如权利要求4所述的一种复合铣刀,其特征在于,所述螺杆(21)远离安装槽(111)的一端贯穿第三凹槽(2)且固定设有驱动块(25)。

6.如权利要求4所述的一种复合铣刀,其特征在于,所述铣刀主体的顶端固定设有凸块(3),所述安装槽(111)的顶部开设有与凸块(3)相对应的凸槽(32),所述凸块(3)侧壁固定设有限位条(31),所述凸槽(32)内壁开设有与凸槽(32)相对应的限位槽(33)。
