专利号: 2024208305933
申请人: 赵梦茹
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-22
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

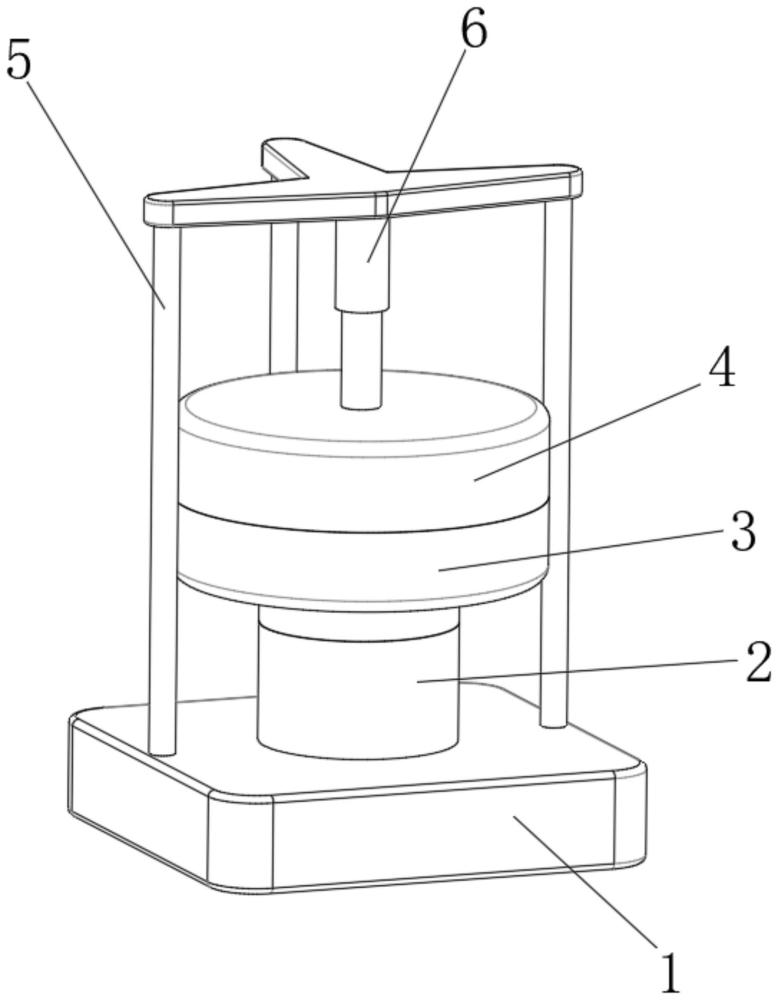

1.一种金属加工打磨装置,包括底座(1),在底座(1)的顶部固定有下固定座(2),并且在下固定座(2)的顶部活动套接有下磨基座(11),在下磨基座(11)上放置有工件(8),其特征在于:所述下磨基座(11)顶部的中间伸进工件(8)的内部,并且在下磨基座(11)顶部中间的外侧活动连接有内磨块(15),内磨块(15)处于工件(8)的内侧,在工件(8)的顶部设置有上固定座(4),上固定座(4)的底部活动套接有上磨基座(3),上磨基座(3)底部的内侧活动连接有外磨块(16),外磨块(16)处于工件(8)的外侧。

2.根据权利要求1所述的一种金属加工打磨装置,其特征在于:所述底座(1)的顶部固定有支撑架(5),并且在支撑架(5)中间的底部固定有电动推杆(6),在电动推杆(6)的底端与上固定座(4)顶部相固定。

3.根据权利要求2所述的一种金属加工打磨装置,其特征在于:所述上固定座(4)底部的中心固定有第二电机(9),第二电机(9)的输出轴竖直向下与上磨基座(3)顶部的中心相固定。

4.根据权利要求2所述的一种金属加工打磨装置,其特征在于:所述上磨基座(3)的内部固定有第三电机(10),并且第三电机(10)的输出轴竖直向下固定有第二齿盘(17),第二齿盘(17)与上磨基座(3)活动套接,并且在第二齿盘(17)的外侧咬合有第二齿轮(18)。

5.根据权利要求4所述的一种金属加工打磨装置,其特征在于:所述第二齿轮(18)通过轴销与上磨基座(3)相连接,并且第二齿轮(18)的底端与外磨块(16)相咬合。

6.根据权利要求1所述的一种金属加工打磨装置,其特征在于:所述下固定座(2)顶部的中心固定有第一电机(7),第一电机(7)的输出轴竖直向上与下磨基座(11)底部的中心相固定,并且在下磨基座(11)的内部固定有第四电机(12),第四电机(12)的输出轴竖直向上固定有第一齿盘(13)。

7.根据权利要求6所述的一种金属加工打磨装置,其特征在于:所述第一齿盘(13)与下磨基座(11)活动套接,并且在第一齿盘(13)的外侧咬合有第一齿轮(14),第一齿轮(14)通过轴销与下磨基座(11)相连接,同时第一齿轮(14)的顶端与内磨块(15)相咬合。
