专利号: 2024208276131
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

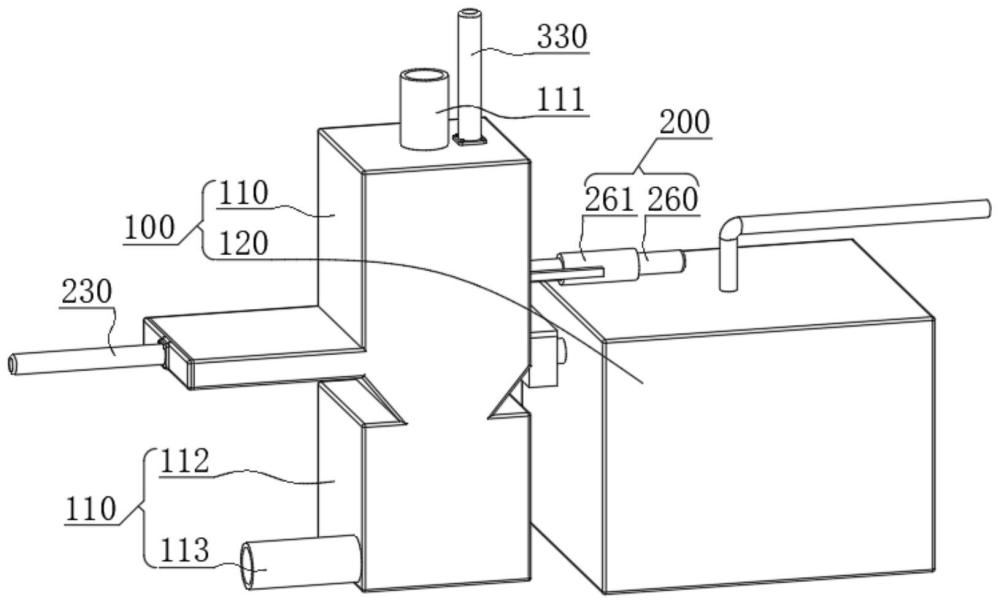

1.一种具有油脂存储功能的隔油提升装置,包括装置主体(100)、挤压组件(200)与清洁组件(300),所述装置主体(100)包括除渣箱(110)和水油分离箱(120),其特征在于,所述挤压组件(200)包括除渣箱(110)中央两侧内壁处对称开设的第一滑槽(210),以及第一滑槽(210)内部安装的过滤板(220),所述过滤板(220)的底部还倾斜设置有输油板(221),所述挤压组件(200)还包括除渣箱(110)内壁第一滑槽(210)上端两侧对称开设的第二滑槽(240),以及第二滑槽(240)内部安装的挤压板(250),所述挤压组件(200)还包括除渣箱(110)内部过滤板(220)与输油板(221)一侧正外端贯穿开设的开口(270),以及开口(270)外端固定安装的过滤盒(280)。

2.根据权利要求1所述的一种具有油脂存储功能的隔油提升装置,其特征在于,所述挤压组件(200)还包括除渣箱(110)一侧外端安装的对过滤板(220)进行驱动的第一电动推杆(230)。

3.根据权利要求1所述的一种具有油脂存储功能的隔油提升装置,其特征在于,所述挤压组件(200)还包括除渣箱(110)一侧外端安装的对挤压板(250)进行驱动的第二电动推杆(260),所述第二电动推杆(260)通过其上端与除渣箱(110)之间安装的固定架(261)进行固定安装。

4.根据权利要求1所述的一种具有油脂存储功能的隔油提升装置,其特征在于,所述挤压组件(200)还包括过滤盒(280)内部开口(270)下端安装的过滤网(281),以及过滤盒(280)后端与水油分离箱(120)之间安装的排油管(282)。

5.根据权利要求1所述的一种具有油脂存储功能的隔油提升装置,其特征在于,所述清洁组件(300)包括除渣箱(110)内部两侧对称开设的第三滑槽(310),以及第三滑槽(310)内部安装的清洁板(320),所述清洁板(320)处于挤压板(250)的外部上端。

6.根据权利要求5所述的一种具有油脂存储功能的隔油提升装置,其特征在于,所述清洁组件(300)还包括除渣箱(110)顶部一侧安装的对清洁板(320)进行驱动的第三电动推杆(330)。

7.根据权利要求1所述的一种具有油脂存储功能的隔油提升装置,其特征在于,所述除渣箱(110)还包括其顶部设置的进料管(111)。

8.根据权利要求1所述的一种具有油脂存储功能的隔油提升装置,其特征在于,所述除渣箱(110)还包括其底部设置的残渣桶(112),以及残渣桶(112)外端设置的排渣管(113)。
