专利号: 2024208215068
申请人: 郭盟
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种建筑脚手架用防滑器,包括工字梁(1),其特征在于:包含:

所述工字梁(1)外侧设有增加悬挑式脚手架稳定性的防滑机构(2);

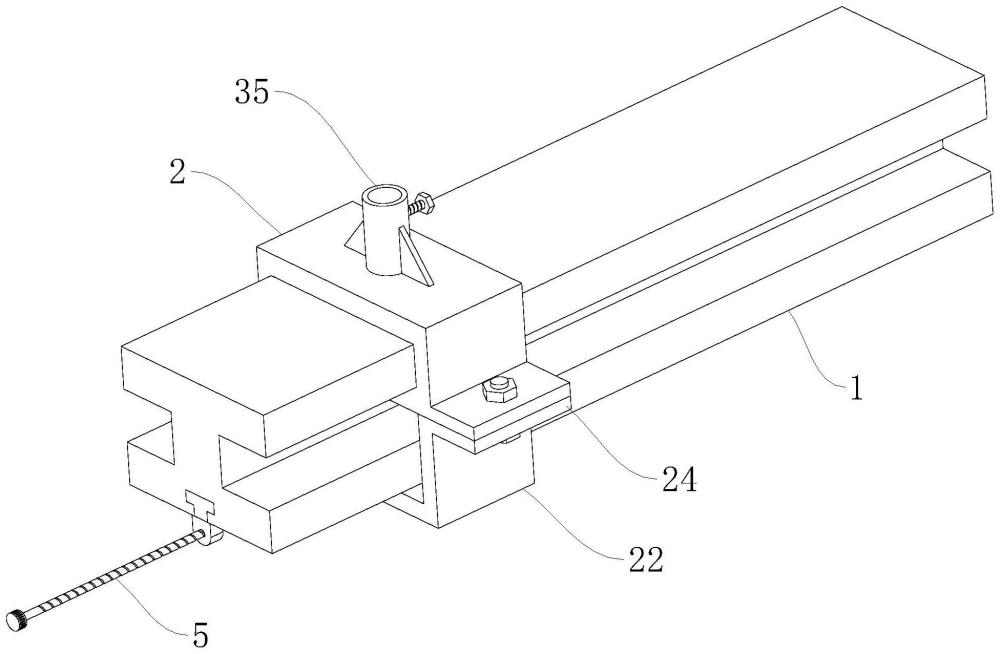

所述防滑机构(2)包括滑套(21),所述滑套(21)滑动套设于工字梁(1)外侧,所述滑套(21)底部可拆卸连接有限位板(22),所述滑套(21)顶部固定连接有固定筒(25),所述固定筒(25)一侧贯穿螺纹连接有用于对脚手架立杆进行固定的第一螺纹杆(26),所述工字梁(1)底部设有安装板(27),所述安装板(27)底部固定连接有限位杆(28),所述限位板(22)底部贯穿开设有用于与所述限位杆(28)相配合的开孔(23),进而便于进一步提升脚手架立杆的防滑移性能。

2.如权利要求1所述的建筑脚手架用防滑器,其特征在于,所述滑套(21)与限位板(22)两侧均固定连接有连接板(24),所述连接板(24)顶部贯穿开设有通孔,所述通孔内设有螺栓,所述螺栓外侧螺纹套设有螺母,便于工作人员快速将滑套(21)与限位板(22)相连接。

3.如权利要求2所述的建筑脚手架用防滑器,其特征在于,所述工字梁(1)底部开设有滑槽,所述滑槽内滑动连接有滑块(3),所述滑块(3)底部与安装板(27)底部固定连接,所述工字梁(1)底部一侧设有用于推动安装板(27)移动的推动件,进而便于灵活调节脚手架立杆的安装位置。

4.如权利要求3所述的建筑脚手架用防滑器,其特征在于:所述推动件包括支撑板(4)与第二螺纹杆(5),所述支撑板(4)固定连接于工字梁(1)底部一侧,所述支撑板(4)一侧贯穿开设有螺纹孔,所述第二螺纹杆(5)螺纹连接于螺纹孔内,所述第二螺纹杆(5)一端与安装板(27)一侧转动连接,从而便于推动安装板(27)朝着靠近或远离支撑板(4)的方向移动。

5.如权利要求4所述的建筑脚手架用防滑器,其特征在于:所述固定筒(25)一侧底部贯穿开设有透水孔(7),所述固定筒(25)两侧均固定连接有加强肋板(6),所述加强肋板(6)底部与滑套(21)顶部固定连接,便于增加固定筒(25)的强度和刚度。
