专利号: 2024208208666
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-12-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

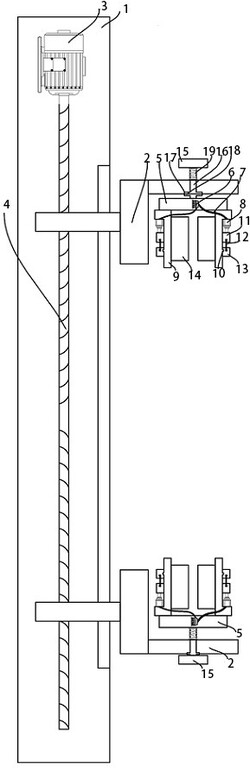

1.一种高精度机械加工焊接用定位装置,包括:装置底座(1)、一对工件承载夹持台(2)、贴合电机(3)以及贴合双螺纹杆(4),其特征在于,所述贴合电机(3)安装在所述装置底座(1)内,且所述贴合电机(3)与所述贴合双螺纹杆(4)相连接,所述贴合双螺纹杆(4)安装在所述装置底座(1)内,所述装置底座(1)上开设有夹持台移动槽孔,一对所述工件承载夹持台(2)分别通过所述夹持台移动槽孔安装在所述贴合双螺纹杆(4)上,一对所述工件承载夹持台(2)上分别安装有滑动气杆耦合夹持结构;

所述滑动气杆耦合夹持结构,包括:结构基座(5)、分控气泵(6)、一对导气管(7)、一对伸缩气杆(8)、一对夹持承载台(9)、一对台上滑键(10)、一对气杆推块(11)、若干个联动多连杆(12)、若干个夹板连接滑块(13)以及若干个工件夹板(14);

所述结构基座(5)通过旋转变位辅助组件与所述工件承载夹持台(2)相连接,所述分控气泵(6)安装在所述结构基座(5)内,且所述分控气泵(6)分别与一对所述导气管(7)相连接,一对所述导气管(7)分别安装在一对所述伸缩气杆(8)上,一对所述伸缩气杆(8)分别安装在一对所述夹持承载台(9)上,一对所述夹持承载台(9)分别与所述结构基座(5)相连接,一对所述台上滑键(10)分别安装在一对所述夹持承载台(9)上,且一对所述台上滑键(10)分别与若干个所述夹板连接滑块(13)相连接,一对所述气杆推块(11)分别安装在一对所述伸缩气杆(8)上,且一对所述气杆推块(11)分别通过转轴与若干个所述联动多连杆(12)相连接,若干个所述联动多连杆(12)分别通过转轴与若干个所述夹板连接滑块(13)相连接,一对所述夹持承载台(9)上分别开设有移动通孔,若干个所述工件夹板(14)分别通过所述移动通孔与若干个所述夹板连接滑块(13)相连接。

2.根据权利要求1所述的一种高精度机械加工焊接用定位装置,其特征在于,所述旋转变位辅助组件,包括:一对加压推拉把手(15)、一对把手连杆(16)、一对固位耦合槽(17)、一对对位耦合键(18)、一对辅助加压弹簧(19);

一对所述加压推拉把手(15)分别与一对所述把手连杆(16)相连接,一对所述工件承载夹持台(2)上分别开设有一对连杆通孔,一对所述把手连杆(16)分别通过一对所述连杆通孔插装在一对所述工件承载夹持台(2)上,一对所述工件承载夹持台(2)上分别开设有一对所述固位耦合槽(17),一对所述固位耦合槽(17)分别与一对所述对位耦合键(18)相连接,一对所述对位耦合键(18)分别安装在一对所述把手连杆(16)上,一对所述辅助加压弹簧(19)分别套装在一对所述把手连杆(16)上,且一对所述辅助加压弹簧(19)分别与一对所述工件承载夹持台(2)相连接,所述辅助加压弹簧(19)与所述加压推拉把手(15)相连接,所述辅助加压弹簧(19)与所述结构基座(5)相连接。

3.根据权利要求2所述的一种高精度机械加工焊接用定位装置,其特征在于,所述装置底座(1)上设置有电机检修口。

4.根据权利要求3所述的一种高精度机械加工焊接用定位装置,其特征在于,所述贴合双螺纹杆(4)上设置有双向螺纹。

5.根据权利要求4所述的一种高精度机械加工焊接用定位装置,其特征在于,所述工件夹板(14)上设置有防滑贴合胶垫。

6.根据权利要求5所述的一种高精度机械加工焊接用定位装置,其特征在于,所述加压推拉把手(15)上设置有防滑螺纹。
