专利号: 2024208203342
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种环保工程用污水过滤装置,其特征在于,包括:

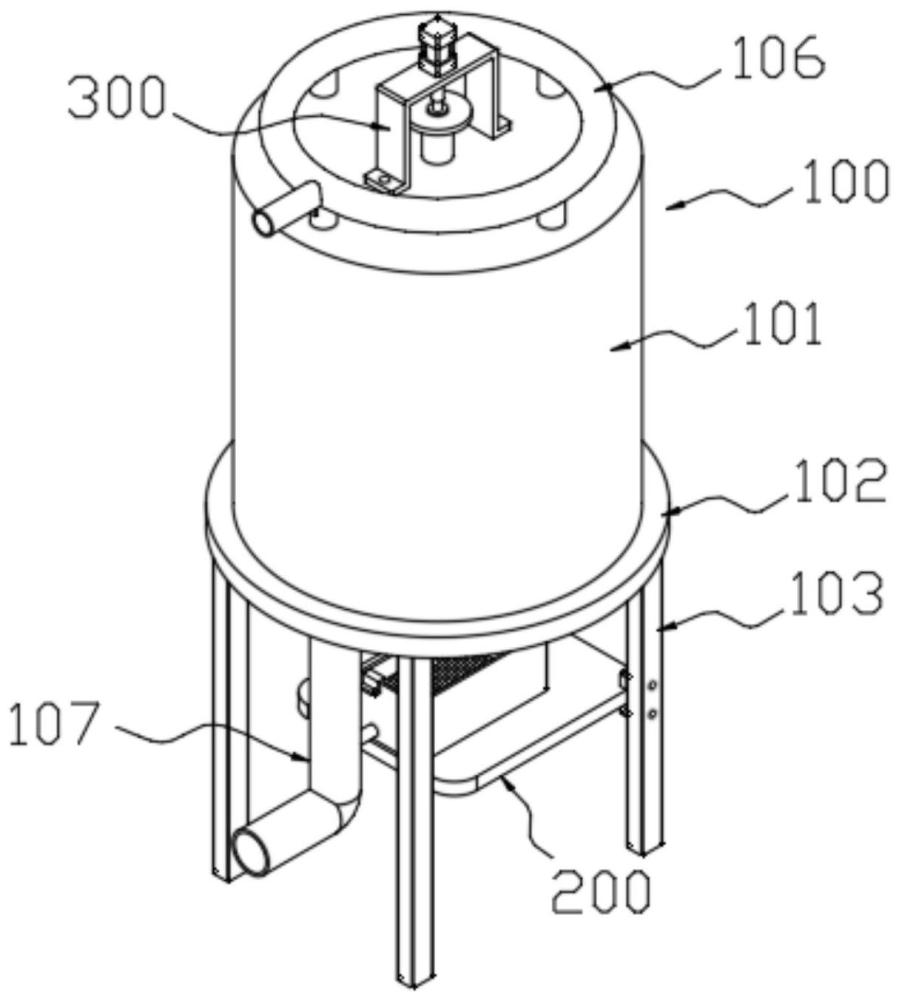

主体结构(100),所述主体结构(100)包括过滤筒(101)、与过滤筒(101)底部固定连接的支撑框(102)、与支撑框(102)底部固定连接的四根支撑腿(103)、与过滤筒(101)内部固定连接的上大下小的圆台槽型滤网(104)、与圆台槽型滤网(104)底部固定连通的排渣管(105)、与过滤筒(101)顶部固定连接的引水组件(106)以及与过滤筒(101)一侧底部固定连通的排水管(107),所述排渣管(105)上安装有阀门;

杂质接收结构(200),所述杂质接收结构(200)与所述支撑腿(103)、所述排水管(107)相连接,用于接收从排渣管(105)内排出的杂质,并将杂质中含有的水过滤后引入排水管(107)内;

封堵结构(300),所述封堵结构(300)与过滤筒(101)顶部固定连接,用于排渣时对排渣管(105)进行封堵。

2.如权利要求1所述的环保工程用污水过滤装置,其特征在于:所述引水组件(106)包括位于过滤筒(101)上方的环形管(106‑1)、与环形管(106‑1)一侧固定连通的进水管(106‑

2)以及与环形管(106‑1)底部固定连通的若干喷水管(106‑3),若干所述喷水管(106‑3)呈环形阵列设置,且若干所述喷水管(106‑3)均与过滤筒(101)顶部固定连通。

3.如权利要求1所述的环保工程用污水过滤装置,其特征在于:所述杂质接收结构(200)包括与支撑腿(103)固定连接的承载板(201),所述承载板(201)顶部与排渣管(105)对应处固定安装有接收盒(202),接收盒(202)内适配卡合有过滤网板(203),所述过滤网板(203)顶部对称固接有悬挂架(204),所述悬挂架(204)上部与接收盒(202)顶部卡合连接,所述接收盒(202)朝向排水管(107)的一侧底部固定连通有回收管(205),所述回收管(205)远离接收盒(202)的一端与排水管(107)固定连通。

4.如权利要求1所述的环保工程用污水过滤装置,其特征在于:所述封堵结构(300)包括位于排渣管(105)正上方的封堵块(301)、与过滤筒(101)顶部固定连接的支架(302)、与支架(302)顶部固定连接的气缸(303)以及与封堵块(301)顶部固定连接的升降杆(304),所述升降杆(304)顶端滑动穿出过滤筒(101)并固定连接有定位板(305),所述气缸(303)活塞端与定位板(305)顶部固定连接。

5.如权利要求4所述的环保工程用污水过滤装置,其特征在于:所述封堵块(301)包括封堵柱(301‑1)以及与封堵柱(301‑1)顶部固定连接的圆台型凸块(301‑2),所述圆台型凸块(301‑2)顶部与升降杆(304)底端固定连接。

6.如权利要求5所述的环保工程用污水过滤装置,其特征在于:所述封堵柱(301‑1)与排渣管(105)对应设置,且封堵柱(301‑1)的直径与排渣管(105)内部直径一致。
