专利号: 2024208202636
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

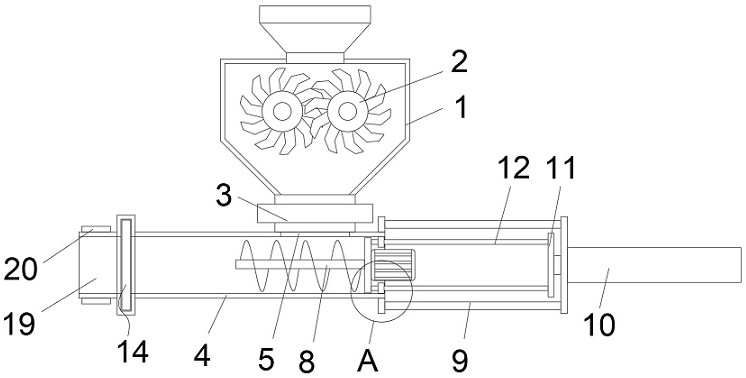

1.一种服装生产用废料处理装置,其特征在于:包括破碎箱(1),所述破碎箱(1)内安装有由减速电机驱动的破碎机构(2),所述破碎箱(1)的出料口通过闸板阀(3)连通有输料管(4),所述输料管(4)的顶部开设有与闸板阀(3)连通的进料口(5),所述输料管(4)内滑动连接有活动板(6),所述活动板(6)的外壁固定安装有减速电机(7),且减速电机(7)的输出轴固定连接有刚性绞龙(8),所述输料管(4)的一端连接有用于推动活动板(6)在输料管(4)内移动的推进机构,所述输料管(4)的另一端通过闸门机构(14)连接有出料管(19),所述出料管(19)的外侧安装有用于固定编织袋(25)的夹紧机构。

2.根据权利要求1所述的一种服装生产用废料处理装置,其特征在于:所述闸门机构(14)包括固定在输料管(4)和出料管(19)之间的框体(15),所述框体(15)的两侧外壁均开设有用于连通输料管(4)和出料管(19)的通孔,所述框体(15)内滑动连接有阀板(16),所述阀板(16)的外壁贯穿设置有与过料孔相适配的过料孔(17),所述框体(15)的外壁固定安装有电动缸(18),所述电动缸(18)的推杆端与阀板(16)的外壁固定连接。

3.根据权利要求1所述的一种服装生产用废料处理装置,其特征在于:所述夹紧机构包括分布在出料管(19)两侧的安装板(21),所述安装板(21)均与框体(15)固定连接,所述安装板(21)上固定安装有第二液压缸(22),所述第二液压缸(22)的推杆端固定连接有弧形夹板(23)。

4.根据权利要求3所述的一种服装生产用废料处理装置,其特征在于:所述出料管(19)的外壁固定套接有橡胶套(20),所述弧形夹板(23)的外壁固定连接有橡胶片(24)。

5.根据权利要求1所述的一种服装生产用废料处理装置,其特征在于:所述推进机构包括通过支架(9)与输料管(4)固定连接的第一液压缸(10),所述第一液压缸(10)的推杆端固定连接有推板(11),所述推板(11)上固定连接有多个连杆(12),且连杆(12)远离推板(11)的一端均与活动板(6)固定连接,所述连杆(12)的外壁滑动套接有导套(13),所述导套(13)与输料管(4)固定连接。
