专利号: 2024208131293
申请人: 沈阳恒键门窗仪器有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

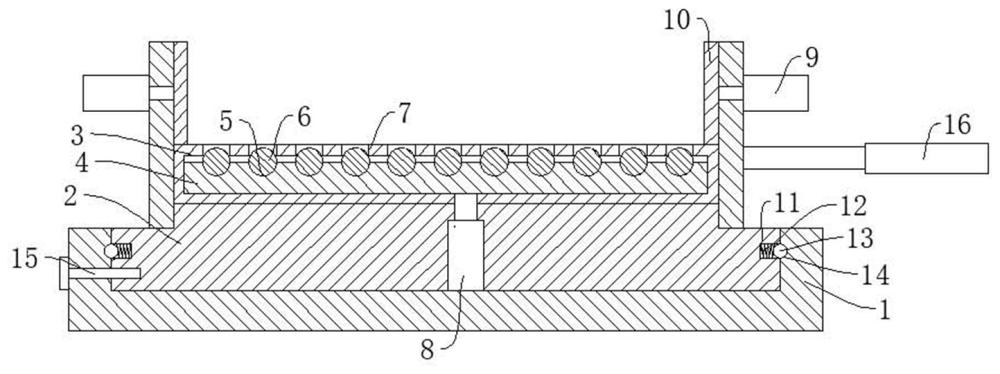

1.一种门窗框架铣削用固定装置,其特征在于,包括底座(1);所述底座(1)上转动安装有工作台(2),所述工作台(2)为阶梯台,所述工作台(2)顶部开设有空腔(3),所述空腔(3)内活动安装有升降座(4),所述升降座(4)顶部开设有若干球槽(5),所述球槽(5)内均转动安装有滚珠(6),与所述球槽(5)位置相对应的所述工作台(2)上表面开设有若干球孔(7),所述球孔(7)直径大于滚珠(6)直径,所述工作台(2)内固定安装有第一气缸(8),所述第一气缸(8)驱动端与所述升降座(4)底部固定连接。

2.根据权利要求1所述的一种门窗框架铣削用固定装置,其特征在于,所述工作台(2)侧壁上开设有若干弹簧槽(11),若干所述弹簧槽(11)底部均固定连接有弹簧(12),若干所述弹簧(12)另一端均固定连接有定位球(13),与所述定位球(13)对应的所述底座(1)内壁上开设有若干与所述定位球(13)相匹配的定位槽(14)。

3.根据权利要求1所述的一种门窗框架铣削用固定装置,其特征在于,位于底层的工作台(2)上固定安装有一对安装板,一对所述安装板上均固定安装有第二气缸(9),一对所述第二气缸(9)伸缩端均贯穿一对所述安装板且固定安装有夹板(10)。

4.根据权利要求3所述的一种门窗框架铣削用固定装置,其特征在于,一个所述安装板上固定安装有转把(16)。

5.根据权利要求1所述的一种门窗框架铣削用固定装置,其特征在于,所述底座(1)上插装有用于固定工作台(2)位置的定位杆(15)。
