专利号: 2024208107824
申请人: 长葛市三鼎卫浴有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

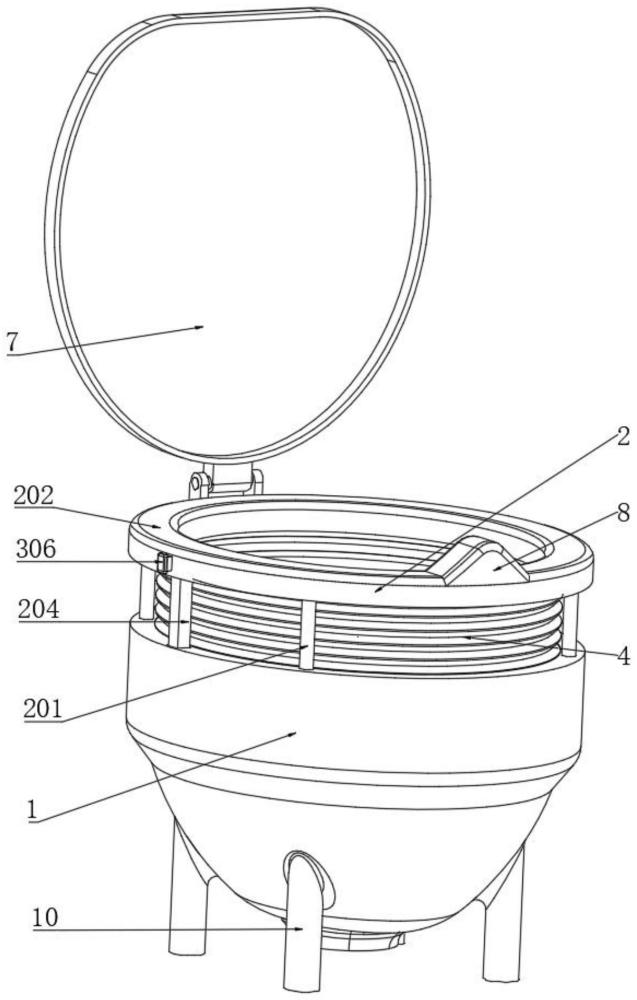

1.可升降儿童坐便器,包括马桶本体(1),其特征在于:所述马桶本体(1)表面设置有升降组件(2),所述升降组件(2)包括多个插杆(201)、马桶圈(202)、两个滑槽(203)和滑杆(204),所述马桶圈(202)表面设置有两组传动组件(3),所述传动组件(3)包括凹槽(301)、斜块(302)、连接杆(303)、固定板(304)、第一弹簧(305)和按钮(306),所述马桶圈(202)表面固定连接有伸缩罩(4),所述伸缩罩(4)下端固定连接在马桶本体(1)表面,所述滑杆(204)内壁设置有限位组件(5),所述限位组件(5)包括转轴(501)、翘杆(502)、第二弹簧(503)和通槽(504),两个所述滑槽(203)内壁侧面均开设有多个限位槽(6),所述马桶本体(1)表面通过铰链转动连接有马桶盖(7)。

2.根据权利要求1所述的可升降儿童坐便器,其特征在于:多个所述插杆(201)均滑动连接在马桶本体(1)表面,所述马桶圈(202)固定连接在多个插杆(201)上端,两个所述滑槽(203)均开设在马桶本体(1)上表面,两个所述滑杆(204)分别滑动连接在两个滑槽(203)表面,两个所述滑杆(204)均固定连接在马桶圈(202)下表面。

3.根据权利要求1所述的可升降儿童坐便器,其特征在于:所述凹槽(301)开设在马桶圈(202)表面,所述斜块(302)滑动连接在马桶圈(202)下表面,所述连接杆(303)固定连接在斜块(302)下表面,所述固定板(304)固定连接在滑杆(204)内壁,所述连接杆(303)滑动连接在固定板(304)表面,所述第一弹簧(305)套接在连接杆(303)表面,所述按钮(306)滑动连接在凹槽(301)内壁,所述按钮(306)与斜块(302)相配合。

4.根据权利要求1所述的可升降儿童坐便器,其特征在于:所述转轴(501)固定连接在滑杆(204)内壁,所述翘杆(502)转动连接在转轴(501)表面,所述第二弹簧(503)固定连接在翘杆(502)下表面,所述第二弹簧(503)下端固定连接在滑杆(204)内壁底部,所述翘杆(502)一端搭接在连接杆(303)下端,所述通槽(504)开设在滑杆(204)侧面。

5.根据权利要求1所述的可升降儿童坐便器,其特征在于:所述马桶圈(202)上表面固定连接有挡板(8)。

6.根据权利要求1所述的可升降儿童坐便器,其特征在于:所述马桶本体(1)下表面开设有排放口(9)。

7.根据权利要求1所述的可升降儿童坐便器,其特征在于:所述马桶本体(1)表面固定连接有多个支撑腿(10)。
