专利号: 2024208105180
申请人: 安徽宏城展柜制作有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

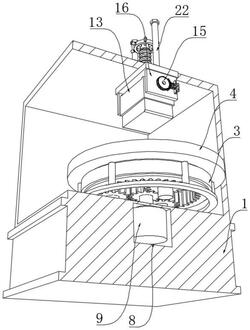

1.一种具有调节功能的展柜,包括展示柜本体(1)以及固定安装在其底部四角的自锁万向轮(2),其特征在于,所述展示柜本体(1)的内部开设有隐藏槽(8),所述隐藏槽(8)的内部设有伺服电机(9),所述伺服电机(9)的输出端贯穿隐藏槽(8)且连接有主动齿轮(10),所述主动齿轮(10)的外侧啮合连接有三个联动齿轮(11),所述联动齿轮(11)的底部均固定安装有支撑杆(12),所述支撑杆(12)的底部转动连接于展示柜本体(1)的内侧,所述展示柜本体(1)的内侧设有展台(4),所述展台(4)的底部固定安装有连接座(5),所述连接座(5)的内侧设有环形轮齿(7),三个所述联动齿轮(11)的侧部均啮合连接于环形轮齿(7)。

2.根据权利要求1所述的一种具有调节功能的展柜,其特征在于,所述展示柜本体(1)的内部固定安装有支撑座(3),所述连接座(5)的外侧开设有环形槽(6),所述连接座(5)通过环形槽(6)活动连接于支撑座(3)的内侧。

3.根据权利要求1所述的一种具有调节功能的展柜,其特征在于,所述展示柜本体(1)的内侧上端设有照射灯(13),所述照射灯(13)的两端固定安装有连接杆(14),两个连接杆(14)的外侧转动连接有固定座(16)。

4.根据权利要求3所述的一种具有调节功能的展柜,其特征在于,其中一个所述连接杆(14)一端贯穿固定座(16)且连接有限位齿轮(15),所述固定座(16)的侧部固定安装有安装板(17),所述安装板(17)的内部活动连接有两个活动杆(18),两个活动杆(18)靠近限位齿轮(15)的一端固定安装有弧形齿条板(19)。

5.根据权利要求4所述的一种具有调节功能的展柜,其特征在于,所述弧形齿条板(19)的内侧啮合连接于限位齿轮(15),所述安装板(17)靠近弧形齿条板(19)的一侧固定安装有两个复位弹簧(20),两个所述复位弹簧(20)分别套设在两个活动杆(18)的外侧。

6.根据权利要求3所述的一种具有调节功能的展柜,其特征在于,所述固定座(16)的上端转动连接有调节螺杆(21),所述调节螺杆(21)的中部与展示柜本体(1)的上端螺纹连接,所述固定座(16)的上端两侧对称安装有导向柱(22),所述导向柱(22)的顶部贯穿设在展示柜本体(1)的上端。
