专利号: 2024208024215
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

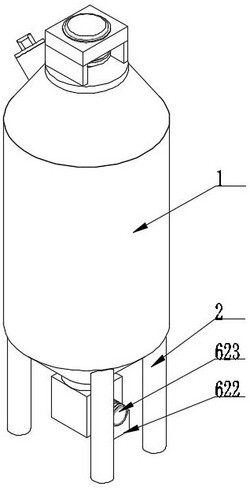

1.一种具有有序下料结构的化工产品反应釜,其特征在于,包括:壳体(1),所述壳体(1)的顶部开设有连接孔,所述壳体(1)的底部开设有出料孔,所述壳体(1)的外壁开设有进料孔;

支撑柱(2),设置在壳体(1)的底部;

进料管(3),设置在壳体(1)开设的进料孔内,所述进料管(3)的内壁开设有螺纹槽;

密封盖(4),设置在进料管(3)的内部;

搅拌反应机构(5),设置在壳体(1)的内部;

下料机构(6) ,设置在壳体(1)的底部;

其中,下料机构(6)包括有:

定量部位(61),所述定量部位(61)设置在壳体(1)的内部;

驱动部位(62),所述驱动部位(62)设置在壳体(1)的底部。

2.根据权利要求1所述的一种具有有序下料结构的化工产品反应釜,其特征在于:所述壳体(1)的底部与支撑柱(2)的顶部固定连接,所述进料管(3)的外壁与进料孔的内壁固定连接,所述密封盖(4)的外壁与进料管(3)开设的螺纹槽螺纹连接。

3.根据权利要求1所述的一种具有有序下料结构的化工产品反应釜,其特征在于:所述搅拌反应机构(5)包括有:支撑块(511),设置在壳体(1)的顶部;

所述支撑块(511)的底部与壳体(1)的顶部固定连接,所述支撑块(511)的顶部固定连接有固定板(512),所述固定板(512)的内部固定连接有电机一(513),所述电机一(513)的输出端固定连接有转动杆一(514),所述转动杆一(514)的外壁固定连接有搅拌叶(515),所述转动杆一(514)的外壁固定连接有刮板(516)。

4.根据权利要求3所述的一种具有有序下料结构的化工产品反应釜,其特征在于:所述转动杆一(514)的一端与壳体(1)开设的连接孔内壁转动连接。

5.根据权利要求1所述的一种具有有序下料结构的化工产品反应釜,其特征在于:所述定量部位(61)包括有;十字连接板(611),设置在壳体(1)开设的出料孔内;

所述十字连接板(611)的外壁与出料孔的内壁固定连接,所述十字连接板(611)的顶部固定连接有复位弹簧(612),所述复位弹簧(612)的一端固定连接有挡料板(613),所述挡料板(613)的底部固定连接有活动杆(614)。

6.根据权利要求5所述的一种具有有序下料结构的化工产品反应釜,其特征在于:所述活动杆(614)的底部贯穿十字连接板(611)的顶部并延伸至十字连接板(611)的底部。

7.根据权利要求1所述的一种具有有序下料结构的化工产品反应釜,其特征在于:所述驱动部位(62)包括有:下料盒(621),设置在壳体(1)的底部,所述下料盒(621)的顶部开设有下料孔;

所述下料盒(621)的顶部与壳体(1)的底部固定连接,所述下料盒(621)的一侧固定连接有固定台(622),所述固定台(622)的顶部固定连接有电机二(623),所述电机二(623)的输出端固定连接有转动杆二(624),所述转动杆二(624)的外壁固定连接有转动叶(625)。

8.根据权利要求7所述的一种具有有序下料结构的化工产品反应釜,其特征在于:所述转动杆二(624)的一端贯穿下料盒(621)的一侧并延伸至内部与下料盒(621)的内壁一侧转动连接。
