专利号: 2024207938799
申请人: 株洲市萍环克自动化科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

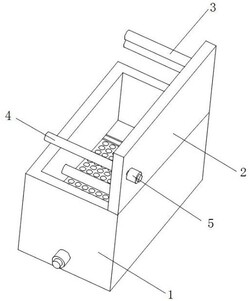

1.一种纺织印染用染色浸泡装置,包括印染箱(1),其特征在于:所述印染箱(1)的侧壁上固定连接有支架(2),所述支架(2)上转动连接有辊轮(3),所述支架(2)上转动连接有收卷辊(4),所述收卷辊(4)的转轴固定连接有电机一(5)的输出轴,所述印染箱(1)的内部设置有搅拌装置(6),所述印染箱(1)的内部设置有清理组件(7);

所述搅拌装置(6)包括电机二(61),所述电机二(61)的输出轴固定连接有搅拌棒(62),所述印染箱(1)的内壁上固定连接有过滤板(63),所述搅拌棒(62)上固定连接有撞击球(64),所述过滤板(63)铰接有控制板(65),所述控制板(65)固定连接有弹片(66),所述弹片(66)远离控制板(65)的一端固定连接在过滤板(63)的侧壁上。

2.根据权利要求1所述的一种纺织印染用染色浸泡装置,其特征在于:所述过滤板(63)为倾斜放置,且所述过滤板(63)靠近控制板(65)的一端较低。

3.根据权利要求2所述的一种纺织印染用染色浸泡装置,其特征在于:所述弹片(66)的弹力大于控制板(65)的重力,小于控制板(65)与控制板(65)上堆积较多杂质后的重力和。

4.根据权利要求3所述的一种纺织印染用染色浸泡装置,其特征在于:所述清理组件(7)包括隔板(71),所述隔板(71)与印染箱(1)的内壁活动且滑动连接,所述印染箱(1)的内壁里开设有气压管(72),所述气压管(72)连通有气囊(73),所述气囊(73)固定连接在印染箱(1)的底部内壁上,所述气压管(72)的内壁滑动连接有控制块(74),所述控制块(74)靠近气囊(73)的一端固定连接有拉簧(75),所述拉簧(75)远离控制块(74)的一端固定连接在气压管(72)的内壁上,所述控制块(74)活动连接有挡板(76),所述挡板(76)与印染箱(1)的内壁滑动且活动连接。

5.根据权利要求4所述的一种纺织印染用染色浸泡装置,其特征在于:所述挡板(76)的下方开设有与控制块(74)端部形状大小契合的通口,且所述挡板(76)的侧壁上设置有密封胶条。

6.根据权利要求5所述的一种纺织印染用染色浸泡装置,其特征在于:所述气囊(73)与隔板(71)的竖直位置处于同一平面内,且隔板(71)的重力大于拉簧(75)的拉力。
