专利号: 2024207934622
申请人: 全能(南通)机电科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

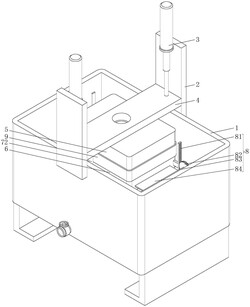

1.一种注塑模具生产用快速成型装置,包括冷却池(1),其特征在于:所述冷却池(1)上固定安装有安装板(2);

所述安装板(2)上固定安装有驱动件(3),所述驱动件(3)驱动杆通过连接板(4)固定安装有上模(5),所述上模(5)的正下方设有下模(6),所述下模(6)通过回复机构(7)与冷却池(1)连接;

所述冷却池(1)的内部设有受下模(6)移动而对冷却池(1)内部液体水进行扰动的扰动机构(8)。

2.根据权利要求1所述的一种注塑模具生产用快速成型装置,其特征在于,所述回复机构(7)包括连接块(71)、导向杆(72)和弹簧(73),所述连接块(71)固定安装在下模(6)上,所述导向杆(72)的一端与冷却池(1)的内壁固定连接,所述导向杆(72)的另一端滑动穿过连接块(71),所述弹簧(73)活动套接在导向杆(72)的外周上,所述弹簧(73)的一端与连接块(71)固定连接,所述弹簧(73)的另一端与冷却池(1)的内壁固定连接。

3.根据权利要求2所述的一种注塑模具生产用快速成型装置,其特征在于,所述连接块(71)的中部转动套接有与导向杆(72)滚动连接的滚珠。

4.根据权利要求3所述的一种注塑模具生产用快速成型装置,其特征在于,所述扰动机构(8)包括齿条(81)、齿轮(82)、转杆(83)和扰动板(84),所述齿条(81)与下模(6)固定连接,所述转杆(83)的一端与冷却池(1)的内壁转动连接,所述齿轮(82)固定套装在转杆(83)上,并与齿条(81)传动,所述扰动板(84)固定安装在转杆(83)的外周上。

5.根据权利要求4所述的一种注塑模具生产用快速成型装置,其特征在于,所述转杆(83)的一端轴接有绞龙。

6.根据权利要求1‑5任一所述的一种注塑模具生产用快速成型装置,其特征在于,所述上模(5)的外周固定套装有遮挡框(9),所述遮挡框(9)的内壁与下模(6)滑动套接。
