专利号: 2024207872113
申请人: 潘森
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

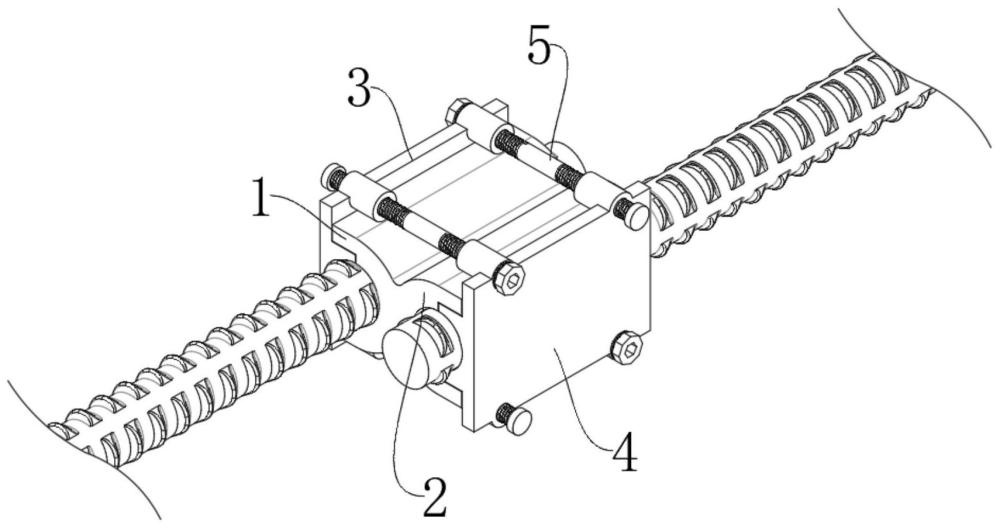

1.一种钢筋连接接头,包括左基块(1)、右基块(2),其特征在于:所述左基块(1)与右基块(2)固定连接,两者结构相同为对称设置,所述左基块(1)侧端设置有左固定块(3),所述右基块(2)侧端设置有右固定块(4),所述左固定块(3)与右固定块(4)结构相同为对称设置,所述左固定块(3)与右固定块(4)之间设置有固定杆(5)。

2.根据权利要求1所述的一种钢筋连接接头,其特征在于:所述左基块(1)与右基块(2)内部开设有第一齿槽(6),所述左基块(1)与右基块(2)侧端固定连接有阻块(7)。

3.根据权利要求2所述的一种钢筋连接接头,其特征在于:所述左固定块(3)与右固定块(4)内部开设有第二齿槽(8),所述第一齿槽(6)与第二齿槽(8)组合形成固定孔(9),所述固定孔(9)其直径要比钢筋的直径略小。

4.根据权利要求1所述的一种钢筋连接接头,其特征在于:所述左固定块(3)上下端固定连接有左调节管(10),所述右固定块(4)上下两端固定连接有右调节管(11),所述左调节管(10)与右调节管(11)内部开设有螺纹槽,且同一固定杆(5)连接的左调节管(10)与右调节管(11)其内部的螺纹槽的螺纹方向相反。

5.根据权利要求4所述的一种钢筋连接接头,其特征在于:所述固定杆(5)两端开设有螺纹槽,两个螺纹槽的螺纹方向相反,且两端的螺纹槽分别与左调节管(10)、右调节管(11)啮合,所述固定杆(5)在同一横向和纵向的固定杆(5)朝向放反。

6.根据权利要求1所述的一种钢筋连接接头,其特征在于:所述固定杆(5)侧端固定连接有挡板(12),所述固定杆(5)侧端固定连接有调节头(13),所述调节头(13)中心开设有六棱孔(14)。

7.根据权利要求1所述的一种钢筋连接接头,其特征在于:所述固定杆(5)外端套接有第一垫片(15),所述固定杆(5)外端套接有第二垫片(16),所述第一垫片(15)与第二垫片(16)两者结构相同,且紧贴在一起为对称设置。

8.根据权利要求7所述的一种钢筋连接接头,其特征在于:所述第一垫片(15)与第二垫片(16)侧端设置有大齿面(17),所述第一垫片(15)与第二垫片(16)的大齿面(17)啮合,所述第一垫片(15)与第二垫片(16)侧端设置有小齿面(18),所述第一垫片(15)与第二垫片(16)的小齿面(18)分别与左调节管(10)、右调节管(11)、调节头(13)紧贴。
