专利号: 2024207852410
申请人: 金华市天维纺织有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

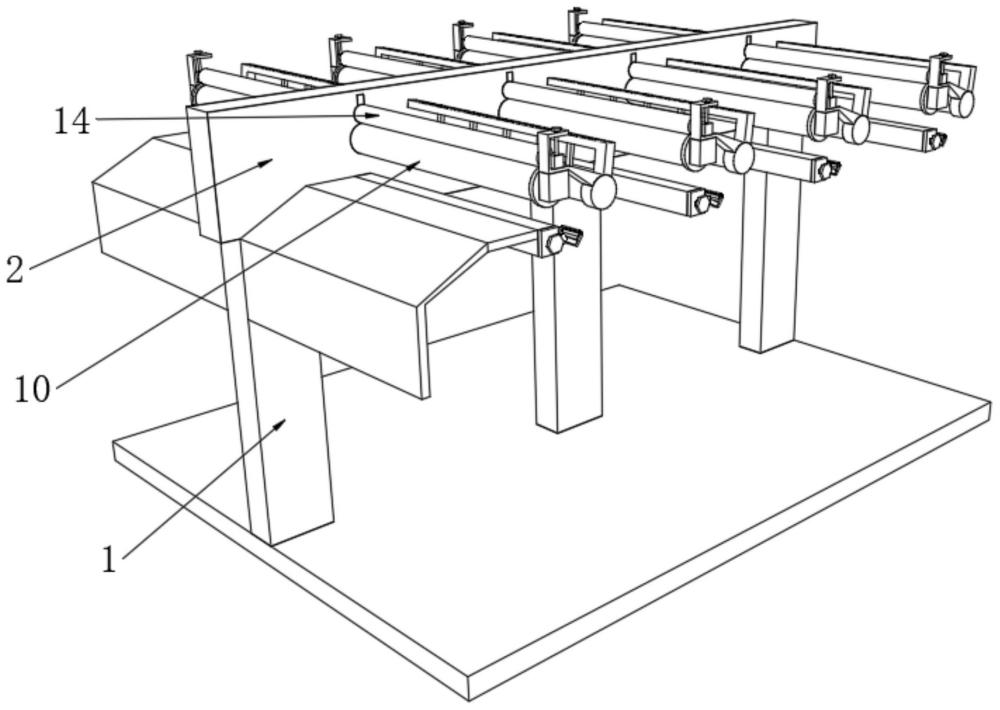

1.一种气流纺纱机用可调节并条机,包括机架(1),其特征在于:所述机架(1)的外表面固定安装有固定架(2),所述固定架(2)的外表面转动连接有若干个一号并条辊(3),若干个所述一号并条辊(3)远离所述固定架(2)的外表面均设置有安装组件(8),若干个所述安装组件(8)的外表面均固定安装有调节架(4),若干个所述调节架(4)的外表面均固定安装有刻度板(5),若干个所述调节架(4)的外表面均开设有若干个调节槽(6),所述调节槽(6)的内部插设有限位卡件(7),所述限位卡件(7)的外表面与一号并条辊(3)的外表面活动连接。

2.根据权利要求1所述的一种气流纺纱机用可调节并条机,其特征在于:所述固定架(2)的外表面开设有若干个活动槽(13),若干个所述活动槽(13)的内部均转动连接有压辊(14),所述固定架(2)的外表面转动连接有若干个二号并条辊(10),若干个所述二号并条辊(10)远离所述固定架(2)的外表面均设置有连接座(9),所述连接座(9)与安装组件(8)固定连接,若干个所述安装组件(8)的外表面均转动连接有调节螺杆(11),所述调节螺杆(11)的外表面螺纹连接有连接块(12),所述压辊(14)远离所述固定架(2)的外表面与连接块(12)的内部转动连接。

3.根据权利要求1所述的一种气流纺纱机用可调节并条机,其特征在于:所述固定架(2)的外表面固定安装有若干个固定辊(15),所述固定架(2)的外表面固定安装有若干个限位架(16),若干个所述限位架(16)的外表面均开设有通口(19),若干个所述限位架(16)的内部均转动连接有长螺杆(17),所述长螺杆(17)通过所述限位架(16)的内部螺纹连接有螺块(18),所述螺块(18)的外表面固定安装有滑件(20),所述滑件(20)的外表面与通口(19)的内部活动连接,所述滑件(20)远离所述长螺杆(17)的外表面与固定辊(15)的外表面滑动连接,若干个所述滑件(20)的外表面均固定安装有连接架(21),若干个所述连接架(21)的外表面均设置有若干个伸缩组件(22),若干个所述伸缩组件(22)的输出端固定安装有安装座(23),所述安装座(23)的外表面转动连接有传送辊(24),所述限位架(16)设置于二号并条辊(10)的下部。

4.根据权利要求2所述的一种气流纺纱机用可调节并条机,其特征在于:所述二号并条辊(10)的外表面与压辊(14)的外表面活动连接。

5.根据权利要求3所述的一种气流纺纱机用可调节并条机,其特征在于:若干个所述调节槽(6)均呈倒梯形,若干个所述固定辊(15)的外表面均设置有刻度线,若干个所述长螺杆(17)的外表面通过所述限位架(16)的内部固定安装有调节扭件。

6.根据权利要求2所述的一种气流纺纱机用可调节并条机,其特征在于:若干个所述安装组件(8)的外表面均固定安装有两个限位辊,两个所述限位辊的外表面与连接块(12)的外表面活动连接。
