专利号: 2024207847785
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-02
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

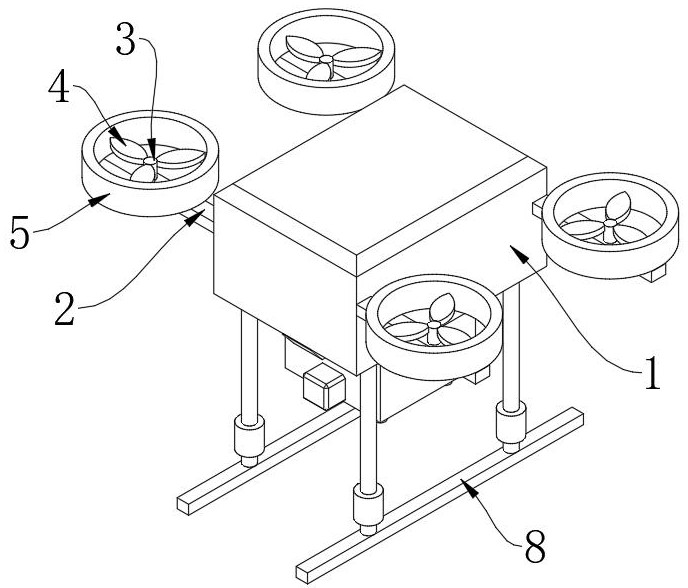

1.一种用于农用无人机的播撒机,包括无人机主体(1),其特征在于:所述无人机主体(1)两侧固定连接有固定板(2),所述固定板(2)的上方固定连接有固定块(3),所述固定块(3)的上端通过轴承转动连接有螺旋桨(4),所述固定板(2)、固定块(3)和螺旋桨(4)的数量均为四个且对称设置在无人机主体(1)的两侧,所述无人机主体(1)的底部设置有播撒机构(6),所述无人机主体(1)的底部设置有缓冲减震机构(7),所述缓冲减震机构(7)的下端设置有支撑架(8)且支撑架(8)的数量为两个;

所述播撒机构(6)包括播种框(601)、加料斗(602)、振动电机(603)、液压缸(604)、连接板(605)、出料筒(606)和隔板(607),所述播种框(601)固定安装在无人机主体(1)的底部,所述加料斗(602)固定连接在播种框(601)的正面且加料斗(602)与播种框(601)的内部连通设置,所述振动电机(603)固定安装在播种框(601)的正面;

所述缓冲减震机构(7)包括连接筒(701)、连接块(702)、阻尼块(703)、缓冲弹簧(704)、上连接杆(705)和下连接杆(706),所述连接筒(701)设置在无人机主体(1)的下方,所述连接块(702)固定连接在连接筒(701)的内壁,所述阻尼块(703)设置在连接筒(701)的内部且阻尼块(703)的侧面与连接筒(701)的内壁接触,所述缓冲弹簧(704)的两端分别与连接块(702)和阻尼块(703)固定连接且缓冲弹簧(704)的数量为六个,所述阻尼块(703)和缓冲弹簧(704)对称设置在连接块(702)的两侧,所述上连接杆(705)的两端分别与无人机主体(1)的底部和阻尼块(703)固定连接,所述下连接杆(706)的两端分别与支撑架(8)的上方和阻尼块(703)固定连接。

2.根据权利要求1所述的一种用于农用无人机的播撒机,其特征在于:所述固定板(2)的上方固定连接有防护挡框(5),所述防护挡框(5)设置在螺旋桨(4)的外侧且防护挡框(5)的数量为四个。

3.根据权利要求2所述的一种用于农用无人机的播撒机,其特征在于:所述液压缸(604)固定安装在播种框(601)的内壁顶部,所述液压缸(604)的下端与连接板(605)固定连接,所述出料筒(606)固定安装在连接板(605)四个端点的下方且出料筒(606)的数量为四个,所述出料筒(606)与播种框(601)的底部开设的通孔活动插接,所述隔板(607)固定连接在出料筒(606)的内壁,若干所述隔板(607)均匀设置在出料筒(606)的内侧。

4.根据权利要求3所述的一种用于农用无人机的播撒机,其特征在于:所述缓冲减震机构(7)的数量为四个且均匀设置在无人机主体(1)的底部四角处。
