专利号: 2024207803274
申请人: 江苏新大同精密五金有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种便于取放的弹簧收纳装置,包括收纳箱(1),其特征在于,所述收纳箱(1)的内部设置有驱动组件,所述收纳箱(1)的内部转动安装有丝杆(5),所述丝杆(5)的表面螺纹安装有螺纹块(7),所述螺纹块(7)的一侧固定安装有升降板(8),所述升降板(8)的顶面固定安装有固定杆(9),所述固定杆(9)的表面套设有弹簧(10),所述固定杆(9)的内部螺纹安装有螺纹杆(11),所述螺纹杆(11)的顶面固定安装有转动杆(12),所述转动杆(12)的表面转动安装有滑套(14),所述滑套(14)的表面固定安装有安装架(15),所述安装架(15)的底面固定安装有压板(16)。

2.根据权利要求1所述的一种便于取放的弹簧收纳装置,其特征在于,所述驱动组件包括固定安装于收纳箱(1)内部的双轴电机(2),所述双轴电机(2)的输出端固定安装有转轴(3),所述转轴(3)的一端固定安装有第一锥齿轮(4)。

3.根据权利要求2所述的一种便于取放的弹簧收纳装置,其特征在于,所述丝杆(5)的表面固定安装有第二锥齿轮(6),且所述第二锥齿轮(6)与第一锥齿轮(4)呈啮合连接。

4.根据权利要求1所述的一种便于取放的弹簧收纳装置,其特征在于,所述固定杆(9)的数量为多组,且所述固定杆(9)的内部开设有螺纹孔。

5.根据权利要求1所述的一种便于取放的弹簧收纳装置,其特征在于,所述转动杆(12)的顶面固定安装有转盘(13),所述转动杆(12)的表面固定安装有限位块(17)。

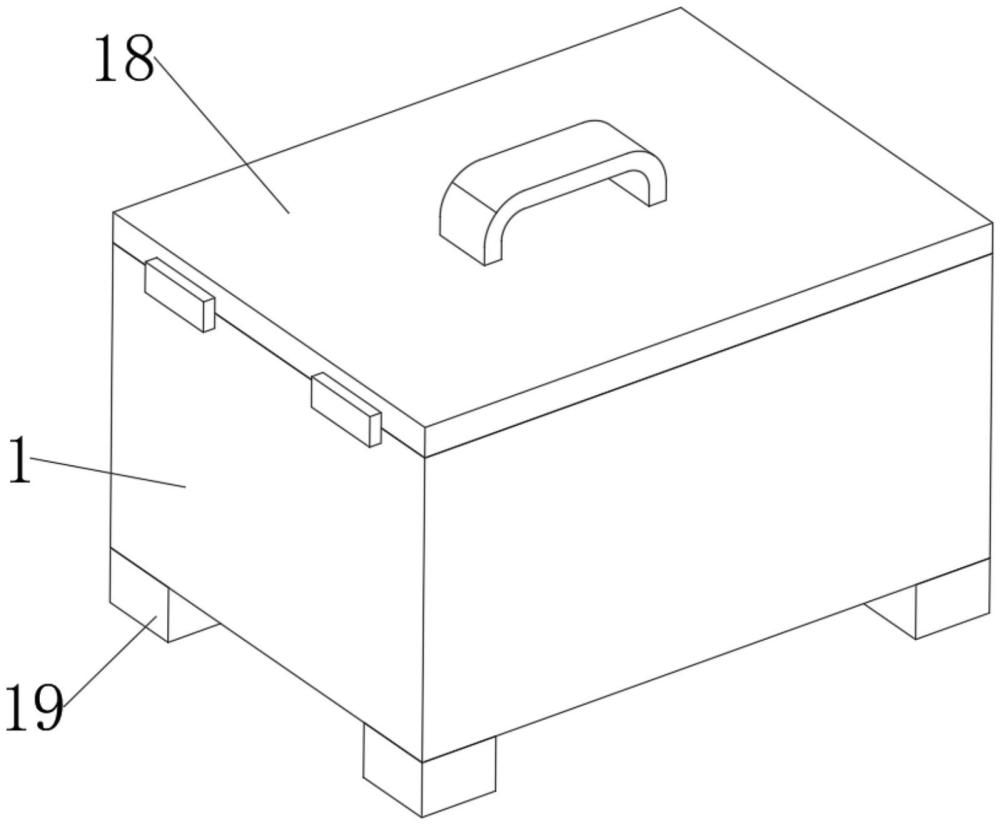

6.根据权利要求1所述的一种便于取放的弹簧收纳装置,其特征在于,所述收纳箱(1)的顶面铰接安装有盖板(18),且所述盖板(18)的顶面固定安装有把手。

7.根据权利要求1所述的一种便于取放的弹簧收纳装置,其特征在于,所述收纳箱(1)的底面固定安装有支撑腿(19),且所述支撑腿(19)的数量为多组。
