专利号: 2024207691940
申请人: 福州市香香中草药研发有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

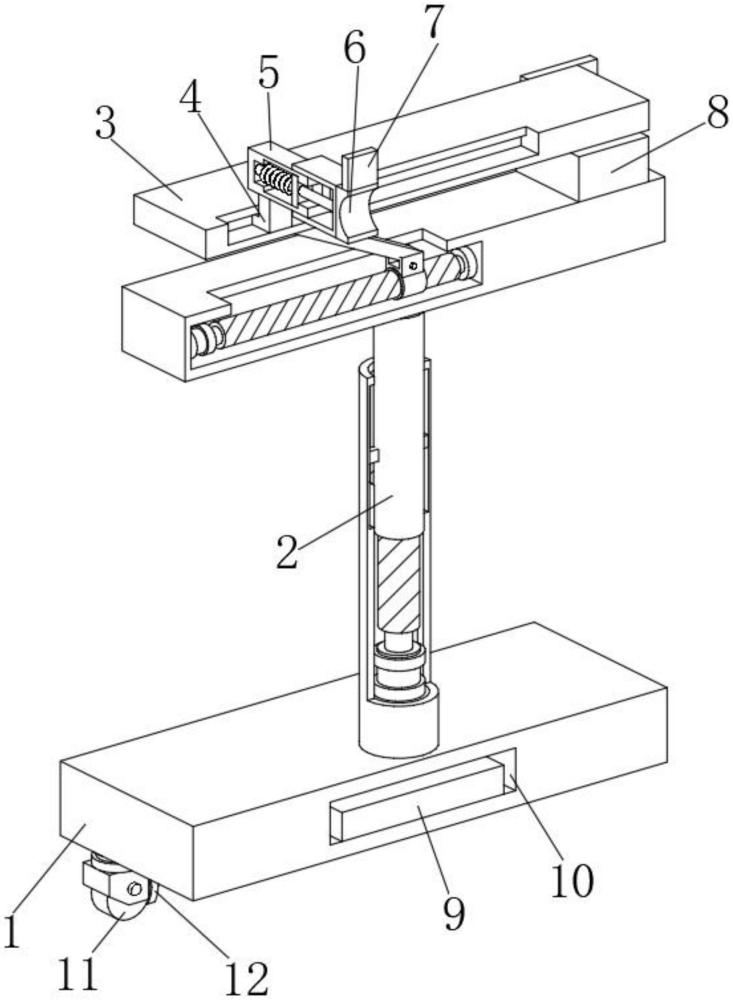

1.一种桃树嫁接专用设备,包括底座(1)和升降装置(2),其特征在于:所述升降装置(2)固定连接在底座(1)上表面,所述升降装置(2)包括升降台(201),所述升降台(201)固定连接在底座(1)上表面,所述升降台(201)内部开设有第一传动仓(202),所述第一传动仓(202)内部固定连接有第一正反电机(203),所述第一正反电机(203)输出轴上端固定连接有第一螺纹柱(204),所述第一螺纹柱(204)上端螺纹连接有螺纹管(205),所述螺纹管(205)侧面固定连接有滑块(206),所述第一传动仓(202)内部开设有第一滑槽(207),所述滑块(206)滑动连接在第一滑槽(207)内部,所述螺纹管(205)上端固定连接有角度调节机构(3),所述角度调节机构(3)包括箱体(301),所述箱体(301)固定连接在螺纹管(205)上端,所述箱体(301)内部开设有第二传动仓(302),所述第二传动仓(302)内部固定连接有第二正反电机(303),所述第二正反电机(303)输出轴另一端固定连接有第二螺纹柱(304),所述第二螺纹柱(304)另一端固定连接有转轴(305),所述第二传动仓(302)内部固定连接有轴承(306),所述转轴(305)另一端穿设在轴承(306)内部,所述第二螺纹柱(304)表面螺纹连接有螺纹帽(307),所述螺纹帽(307)表面固定连接有第一U型块(308),所述第一U型块(308)内部活动连接有第一连接杆(309),所述箱体(301)上表面开设有限位槽(310),所述第一连接杆(309)穿设在限位槽(310)内部,所述第一连接杆(309)上端活动连接有第二U型块(311),所述第二U型块(311)上表面固定连接有固定架(312),所述箱体(301)上表面固定连接有第一固定块(313)。

2.根据权利要求1所述的一种桃树嫁接专用设备,其特征在于:所述第一固定块(313)上表面固定连接有第二固定块(8),所述第二固定块(8)共有两组,并且对称设置在第一固定块(313)上表面,所述固定架(312)另一端转动连接在两组所述第二固定块(8)中间,所述固定架(312)上表面开设有第二滑槽(314),所述第二滑槽(314)内部活动连接有T型滑块(4),所述T型滑块(4)上端固定连接有第一夹持机构(5)。

3.根据权利要求2所述的一种桃树嫁接专用设备,其特征在于:所述第一夹持机构(5)包括第一缓冲盒(501),所述第一缓冲盒(501)固定连接在T型滑块(4)上端,所述第一缓冲盒(501)内部开设有活动槽(502),所述活动槽(502)内部固定连接有伸缩杆(503),所述伸缩杆(503)表面套接有弹簧(504),所述弹簧(504)左端固定连接在活动槽(502)内部,所述弹簧(504)和伸缩杆(503)右端固定连接有滑板(505),所述活动槽(502)内部开设有第三滑槽(506),所述滑板(505)活动连接在第三滑槽(506)内部,所述滑板(505)右端固定连接有第二连接杆(507),所述第二连接杆(507)右端固定连接有第二缓冲盒(508),所述第二缓冲盒(508)左端内部活动连接在第一缓冲盒(501)右端侧面。

4.根据权利要求3所述的一种桃树嫁接专用设备,其特征在于:所述第二缓冲盒(508)右端固定连接有夹紧板(6),所述夹紧板(6)上端固定连接有拉手(7)。

5.根据权利要求1所述的一种桃树嫁接专用设备,其特征在于:所述固定架(312)上表面固定连接有第二夹持机构(14),所述第二夹持机构(14)包括支撑板(1401),所述支撑板(1401)固定连接在固定架(312)上表面,所述支撑板(1401)上端设置有盖板(1402),所述支撑板(1401)和盖板(1402)侧面开设有圆弧槽(1403),所述支撑板(1401)和盖板(1402)内部螺纹连接有螺栓(1404),所述支撑板(1401)和盖板(1402)通过螺栓(1404)连接。

6.根据权利要求1所述的一种桃树嫁接专用设备,其特征在于:所述底座(1)内部开设有储能仓(10),所述储能仓(10)内部固定连接有蓄电池(9)。

7.根据权利要求1所述的一种桃树嫁接专用设备,其特征在于:所述底座(1)下表面固定连接有车轮组(11),所述车轮组(11)侧面设置有刹车片(12),所述车轮组(11)共有四组,并且呈矩形对称设置在底座(1)下表面,所述箱体(301)侧面固定连接有控制开关(13)。
