专利号: 2024207675702
申请人: 无锡朗世泰机械制造有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

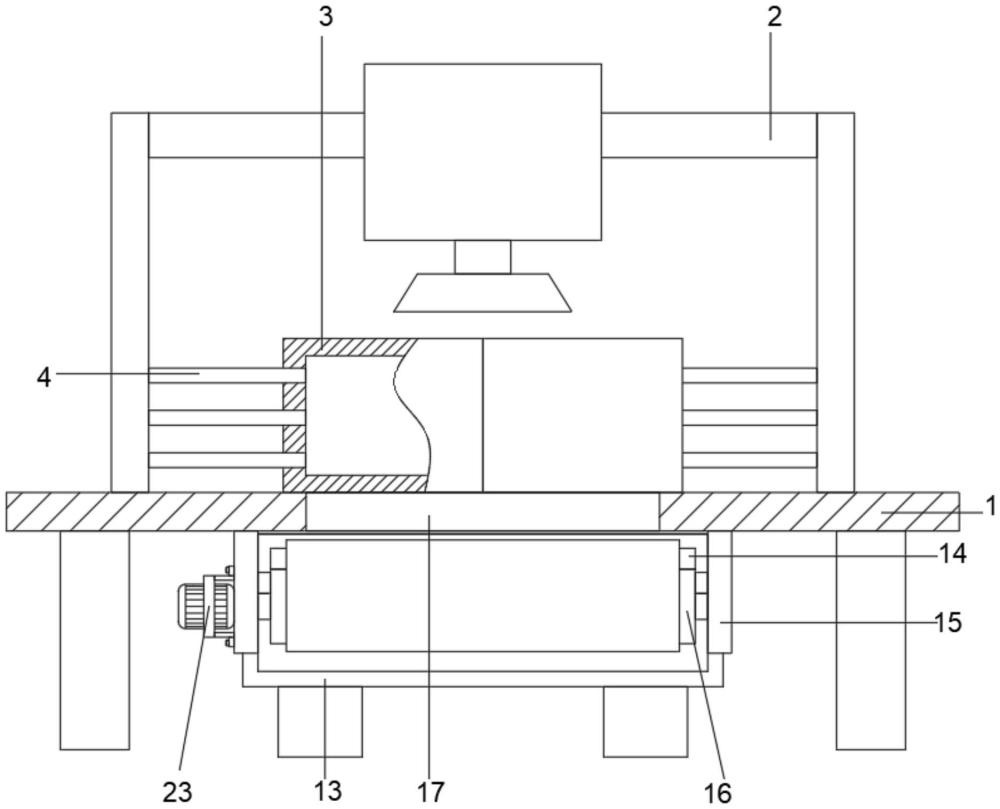

1.一种覆膜砂射芯机脱模装置,包括支撑工作台(1),其特征在于,所述支撑工作台(1)的顶部安装有覆膜砂射芯机体(2),所述支撑工作台(1)的顶部对称滑动连接有两个射芯半模具(3),所述支撑工作台(1)的内部开设有出料口(17),所述支撑工作台(1)的一侧固定连接有连接侧箱(7),所述连接侧箱(7)的内部滑动连接有调节滑板(8),所述调节滑板(8)的内部对称开设有两个调节斜槽(11),两个所述调节斜槽(11)的内部均滑动连接有调节滑杆(6),所述调节滑杆(6)与连接侧箱(7)滑动连接,两个所述射芯半模具(3)的一侧均固定连接有一号连接侧板(5),所述调节滑杆(6)的一端与一号连接侧板(5)固定连接,所述一号连接侧板(5)与连接侧箱(7)滑动连接,所述支撑工作台(1)的底部固定连接有与出料口(17)配合的连接底箱(13),所述连接底箱(13)的内部转动连接有一号皮带轮(14),所述连接底箱(13)的一侧对称固定连接有两个二号连接侧板(15),两个所述二号连接侧板(15)之间转动连接有二号皮带轮(16),所述一号皮带轮(14)和二号皮带轮(16)之间通过皮带传动连接,其中一个所述二号连接侧板(15)的一侧安装有二号电机(23),所述二号电机(23)的输出端与二号皮带轮(16)固定连接。

2.根据权利要求1所述的一种覆膜砂射芯机脱模装置,其特征在于:两个所述射芯半模具(3)的内部均滑动连接有三个顶出杆(4),所述顶出杆(4)与覆膜砂射芯机体(2)固定连接。

3.根据权利要求1所述的一种覆膜砂射芯机脱模装置,其特征在于:所述调节滑板(8)的内部螺纹连接有调节丝杆(9),所述调节丝杆(9)与连接侧箱(7)转动连接,所述连接侧箱(7)的顶部安装有一号电机(10),所述一号电机(10)的输出端与调节丝杆(9)固定连接。

4.根据权利要求1所述的一种覆膜砂射芯机脱模装置,其特征在于:所述连接底箱(13)的内部等距转动连接有与皮带配合的支撑辊(12)。

5.根据权利要求1所述的一种覆膜砂射芯机脱模装置,其特征在于:两个所述二号连接侧板(15)之间固定连接有接料斜块(19),所述接料斜块(19)的底部固定连接有收集料箱(18)。

6.根据权利要求5所述的一种覆膜砂射芯机脱模装置,其特征在于:所述收集料箱(18)的内部滑动连接有接料板(20),所述接料板(20)的底部对称固定连接有弹簧(21),所述弹簧(21)的一端与收集料箱(18)固定连接,所述收集料箱(18)的内部对称安装有阻尼器(22),所述阻尼器(22)的顶端与收集料箱(18)固定连接。
