专利号: 2024207479497
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

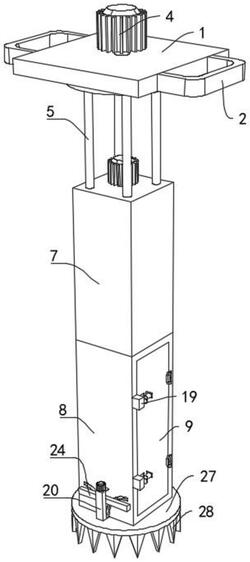

1.一种环境检测取样工具,其特征在于,包括顶板(1),还包括:手持把(2),所述手持把(2)设置有两个,所述手持把(2)固定连接在所述顶板(1)上;

转动板(3),所述转动板(3)转动连接在所述顶板(1)上,所述顶板(1)上固定安装有第一电机(4),所述第一电机(4)的输出端贯穿所述顶板(1)且同心连接在所述转动板(3)上;

延伸杆(5),所述延伸杆(5)设置有多个,且所述延伸杆(5)固定连接在所述转动板(3)上,多个所述延伸杆(5)上固定连接有升降板(6),所述升降板(6)滑动连接在收纳盒(7)内;

延伸组件,所述延伸组件设置在所述收纳盒(7)内,用于驱动所述升降板(6)在所述收纳盒(7)内进行滑动;

取样盒(8),所述取样盒(8)固定连接在所述收纳盒(7)上,且所述取样盒(8)上开设有观察口,观察口处通过合页铰接有密封门(9);

限位组件,所述限位组件设置在所述密封门(9)上,用于将所述密封门(9)限位到所述取样盒(8)上;

挡板(10),所述挡板(10)设置有两个,且所述挡板(10)通过转轴转动连接在所述取样盒(8)上;

开启组件,所述开启组件设置在所述取样盒(8)上,用于驱动所述挡板(10)进行转动;

辅助钻地件,所述辅助钻地件固定连接在所述取样盒(8)上。

2.根据权利要求1所述的一种环境检测取样工具,其特征在于,所述延伸组件包括:第一螺杆(11),所述第一螺杆(11)转动连接在所述收纳盒(7)上,且所述升降板(6)螺纹套设在所述第一螺杆(11)上;

第二电机(12),所述第二电机(12)固定安装在所述收纳盒(7)上,所述第二电机(12)的输出端贯穿所述收纳盒(7)且与所述第一螺杆(11)同心连接。

3.根据权利要求2所述的一种环境检测取样工具,其特征在于,所述限位组件包括:固定板(13),所述固定板(13)固定连接在所述密封门(9)上;

滑筒(14),所述滑筒(14)固定连接在所述固定板(13)上;

伸缩杆(15),所述伸缩杆(15)滑动套设在所述滑筒(14)上;

伸缩弹簧(16),所述伸缩弹簧(16)设置在所述滑筒(14)与所述伸缩杆(15)之间;

滑动板(17),所述滑动板(17)固定连接在所述伸缩杆(15)上,且所述滑动板(17)滑动连接在所述密封门(9)上;

限位块(18),所述限位块(18)固定连接在所述滑动板(17)上;

定位块(19),所述定位块(19)固定连接在所述取样盒(8)上,且所述定位块(19)上开设有与所述限位块(18)相匹配的限位槽。

4.根据权利要求3所述的一种环境检测取样工具,其特征在于,所述开启组件包括:固定架(20),所述固定架(20)固定连接在所述取样盒(8)上;

第二螺杆(21),所述第二螺杆(21)转动连接在所述固定架(20)上;

螺纹块(22),所述螺纹块(22)螺纹套设在所述第二螺杆(21)上,且所述螺纹块(22)滑动连接在所述固定架(20)上;

第三电机(23),所述第三电机(23)固定安装在所述固定架(20)上,所述第三电机(23)的输出端贯穿所述固定架(20)且与所述第二螺杆(21)同心连接;

滑动架(24),所述滑动架(24)固定连接在所述螺纹块(22)上;

滑动块(25),所述滑动块(25)设置有两个,所述滑动块(25)滑动连接在所述滑动架(24)上;

转柱(26),所述转柱(26)固定连接在所述滑动块(25)上,且所述转柱(26)转动连接在所述挡板(10)上,且所述取样盒(8)上开设有用于转柱(26)进行移动的弧形槽。

5.根据权利要求4所述的一种环境检测取样工具,其特征在于,所述辅助钻地件包括:辅助板(27),所述辅助板(27)固定连接在所述取样盒(8)上;

锯齿板(28),所述锯齿板(28)设置有多个,所述锯齿板(28)固定连接在所述辅助板(27)上。
