专利号: 2024207452920
申请人: 安徽云海土特产品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-22
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

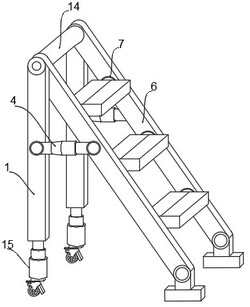

1.一种石斛种植架,其特征在于:包括支撑架(1),所述支撑架(1)外部一侧通过转轴活动设置有定位支撑机构,所述定位支撑机构包括第一活动杆(2)、活动帽套(3)、活动槽(4)和第二活动杆(5),所述支撑架(1)外部一侧通过转轴活动设置有第一活动杆(2),所述第一活动杆(2)远离转轴一侧活动设置有活动帽套(3),所述活动帽套(3)内部开设有活动槽(4),所述活动槽(4)与第一活动杆(2)活动连接,所述活动帽套(3)内部靠近第一活动杆(2)一侧活动设置有第二活动杆(5);

所述第二活动杆(5)远离活动帽套(3)一侧通过转轴活动设置于伸展架(6),所述伸展架(6)内部一侧开设有若干弧形槽(7),所述弧形槽(7)内部活动设置有若干连接块(8),所述连接块(8)远离弧形槽(7)一侧固定设置有折叠承载机构,所述折叠承载机构包括第一折叠板(9)、第二折叠板(10)、固定块(11)和卡块(12),所述连接块(8)远离弧形槽(7)一侧固定设置第一折叠板(9),所述第一折叠板(9)一侧通过转轴活动设置有第二折叠板(10),所述第一折叠板(9)与第二折叠板(10)底端两侧固定设置有若干固定块(11),所述固定块(11)内部活动设置有卡块(12)。

2.根据权利要求1所述的一种石斛种植架,其特征在于:所述第一折叠板(9)与第二折叠板(10)顶端固定设置有防滑平面(13)。

3.根据权利要求1所述的一种石斛种植架,其特征在于:所述伸展架(6)远离支撑架(1)一侧固定设置有连接支杆(14)。

4.根据权利要求3所述的一种石斛种植架,其特征在于:所述支撑架(1)底端远离连接支杆(14)一侧固定设置有伸缩活动柱(15)。

5.根据权利要求4所述的一种石斛种植架,其特征在于:所述伸缩活动柱(15)底端远离支撑架(1)一侧固定设置有滑轮移位机构,所述滑轮移位机构包括万向滑轮(16),控制刹(17)和挡泥板(18),所述伸缩活动柱(15)底端远离支撑架(1)一侧固定设置有万向滑轮(16),所述万向滑轮(16)内部活动设置有控制刹(17),所述万向滑轮(16)远离控制刹(17)一侧固定设置有挡泥板(18)。

6.根据权利要求1所述的一种石斛种植架,其特征在于:所述伸展架(6)底端一侧通过转轴活动设置有在支撑块(19),所述支撑块(19)底端固定设置有橡胶摩擦垫(20)。
