专利号: 2024207389772
申请人: 泉州市嘉杨华纺织有限责任公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

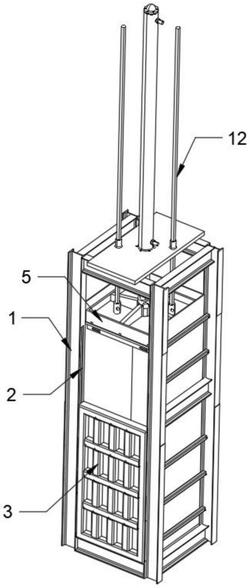

1.一种纺织用纺织碎料回收装置,包括壳体(1),其特征在于:所述壳体(1)表面开设有滑槽(2),所述滑槽(2)内部通过滑块活动卡合设置有仓门(3),所述壳体(1)内部设置有用于挤压碎布料进行打包的挤压机构,所述挤压机构包括液压缸(4)、挤压板(5)、盖板(6)、储存箱(7),所述壳体(1)内部上端固定设置有液压缸(4),所述液压缸(4)的活动端固定设置有挤压板(5),所述挤压板(5)下端设置有盖板(6),所述壳体(1)内部下端活动卡合设置有储存箱(7)。

2.根据权利要求1所述的一种纺织用纺织碎料回收装置,其特征在于:所述盖板(6)与储存箱(7)之间设置有卡合机构,所述卡合机构包括复位伸缩杆(8)、限位块(9)、限位槽(10),所述盖板(6)内部四角处均固定设置有复位伸缩杆(8),所述复位伸缩杆(8)的活动端固定设置有限位块(9),所述储存箱(7)外侧表面设置有限位槽(10)。

3.根据权利要求2所述的一种纺织用纺织碎料回收装置,其特征在于:所述限位块(9)下端外侧表面开设有导角(11)。

4.根据权利要求1所述的一种纺织用纺织碎料回收装置,其特征在于:所述壳体(1)上端外侧表面活动穿插设置有引导杆(12),所述引导杆(12)下端与挤压板(5)之间固定连接。

5.根据权利要求1所述的一种纺织用纺织碎料回收装置,其特征在于:所述壳体(1)表面一侧固定设置有通槽(13)。

6.根据权利要求1所述的一种纺织用纺织碎料回收装置,其特征在于:所述盖板(6)上端外侧表面固定设置有若干卡块(14),所述挤压板(5)下端外侧表面开设有卡槽(15),所述卡块(14)活动卡合设置在卡槽(15)内部。
